To właśnie ta trudna rzeczywistość ujawniła się przede mną po tym, jak w łańcuchach e-mailowych krążyły atrakcyjne ilustracje zaokrąglonej fasady, po odrzuconych dostawach, opóźnionych przekazaniach obiektu oraz po jednej niezapomnianej naradzie na placu budowy, podczas której nikt nie chciał przyznać, że rozpiętość stalowej konstrukcji faktycznie uległa zmianie, zanim jeszcze dostarczono szkło.
Kto za to płaci, gdy wyrafinowanie sprowadza się w końcu do geometrii?
Wygięte szkło laminowane powstaje poprzez połączenie dwóch lub nawet więcej zakrzywionych tafli szkła wokół warstwy pośredniej, zazwyczaj z PVB, EVA lub jonoplastu, dzięki czemu po stłuczeniu panel zachowuje fragmenty i może spełniać wymagania dotyczące bezpieczeństwa lub ochrony. Jest to wygięte laminowane szkło bezpieczne, a nie element dekoracyjny. Charakteryzuje się pamięcią kształtu, naprężeniem, zniekształceniami optycznymi, ekspozycją krawędzi oraz zegarem zakupowym, który karze za niedopełnienie specyfikacji.
Lubię szkło gięte. Jednocześnie podchodzę do niego sceptycznie, dopóki dostawca nie przedstawi mi rysunków technicznych, pomiarów odległości, arkuszy dotyczących wytrzymałości, informacji o warstwie pośredniej, instrukcji gięcia, ustawień wykończenia, metody pakowania w skrzynie oraz planu makiety. Ładne przykłady to tanie kina. Prawdziwym sprawdzianem jest powtarzalność produkcji.
Jednym z najczęstszych błędów popełnianych przez zamawiających jest pytanie: “Czy uda się osiągnąć taką rozpiętość?”. To pytanie jest również zbyt ogólne. Znacznie lepszym pytaniem jest: “Jakie odchylenia od tego promienia, wysokości, wymiaru, cięciwy, długości stycznej, wyrównania krawędzi, skręcenia i zniekształcenia optycznego zaakceptujecie zgodnie z umową?”.”
Tolerancje dla zaokrąglonego szkła laminowanego to dopuszczalne odchylenia wymiarowe i wizualne w gotowym, wygiętym panelu laminowanym, w tym odchylenia promienia, wahania szerokości i wysokości, różnice w bokach między taflami, skręcenie, wygięcie, opadanie, załamanie w punktach stycznych oraz zniekształcenia widoczne w odbiciu. Powinny one zostać uwzględnione w zamówieniu przed rozpoczęciem produkcji, a nie wykryte dopiero po montażu.
Widziałem już, jak zespoły ds. zamówień traktują normę ASTM C1464 jak swego rodzaju „magiczną tarczę”. A tak nie jest. Norma ASTM C1464 zapewnia wspólny język w zakresie szkła zakrzywionego, a norma ASTM C1172 dotyczy głównie szkła laminowanego stosowanego w architekturze, jednak rzeczywiste warunki projektu nadal zależą od gęstości, promienia krzywizny, rodzaju grzałki, jakości formy i powłoki, proporcji warstw, sztywności warstwy pośredniej, procesu chłodzenia oraz metody oceny.
Oto niepożądany punkt widzenia: jeśli tolerancja konstrukcji jest zbyt duża, tolerancja szkła musi być mniejsza, co zazwyczaj wiąże się z większymi kosztami. Jeśli tolerancja szkła jest zbyt duża, konstrukcja musi być bardziej elastyczna, co zazwyczaj oznacza konieczność przeprojektowania. Tak czy inaczej, ktoś za to płaci.
Pierwszym wrogiem jest nierówność rozpiętości. Mały promień wynoszący 3 000 mm wydaje się w porządku, dopóki dostawca nie dostarczy paneli, które idealnie przylegają do słupka, ponieważ połączenie stali, lekkiego aluminium lub kamienia zostało sprawdzone dopiero po zakończeniu budowy, a nie przed nią.

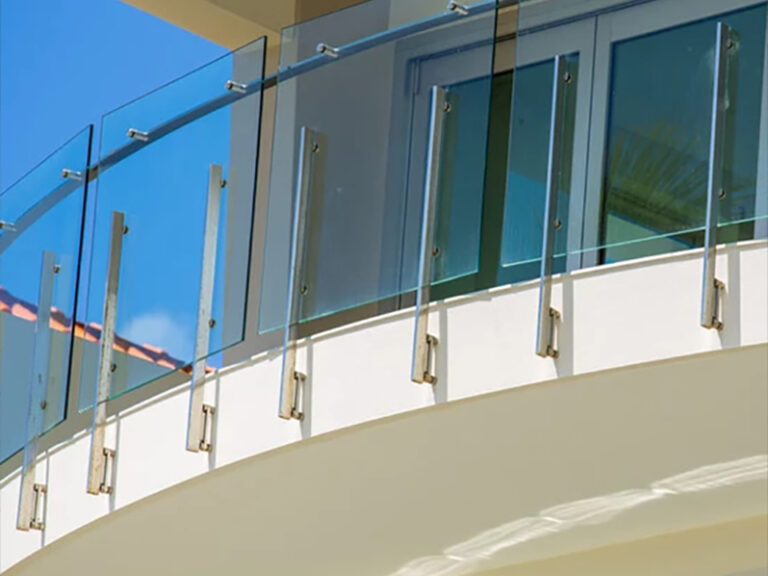

Drugim problemem jest przesuwanie się tafli. W przypadku zakrzywionego szkła laminowanego dwie zakrzywione tafle nie zawsze po laminowaniu układają się prosto jak żołnierze w szeregach. Widoczne staje się boczne przesunięcie, zwłaszcza w balustradach z odsłoniętymi krawędziami, zakrzywionych przegrodach, luksusowych schodach w sklepach oraz bezramowym, zakrzywionym szkle budowlanym.
Trzecim problemem jest zniekształcenie obrazu. Ta kwestia wywołuje najpoważniejsze spory, ponieważ nikt nie jest w stanie uzgodnić, co oznacza “odpowiedni” wygląd, gdy właściciel dostrzega w szkle zniekształcony odbicie pobliskiej wieży. Nawet szkło spełniające wymagania techniczne może nadal wyglądać nieprawidłowo. Zdarzało mi się, że deweloperzy odrzucali panele, które mieściły się w dopuszczalnych tolerancjach wymiarowych, ponieważ lustrzana linia wyglądała na „pijacką”.
I nie byli całkowicie w błędzie.
W przypadku projektów, w których istotna jest przejrzystość optyczna, należy określić zakres oceny, kąt widzenia, problemy z oświetleniem, przykład akceptacji oraz to, czy o wyborze decyduje widoczne zniekształcenie, czy też zniekształcenie wynikające z wysyłki. Jeśli szkło jest dodatkowo powlekane, należy zapytać, czy powłoka zachowuje właściwości podczas zginania, laminowania oraz przy wymaganym ustawieniu. W przypadku wiązek szkła o podobnych parametrach, rozmowy dotyczące powłok należy prowadzić w oparciu o potwierdzone kanały dostaw, takie jak szkło z powłoką antyrefleksyjną, wykonane na zamówienie oraz Szkło Low-E – sprzedaż hurtowa online, niewymagające konserwacji, ponieważ zaokrąglone sformułowania nie sprzyjają stosowaniu niejasnego języka wykończeniowego.
W przypadku standardowych zleceń architektonicznych na zamówienie wykonanie zakrzywionego szkła laminowanego zajmuje zazwyczaj od 6 do 12 tygodni, a w przypadku zleceń złożonych, wielkogabarytowych, wielowarstwowych, o podwyższonym poziomie bezpieczeństwa, importowanych lub wymagających wykonania makiety – od 12 do 20+ tygodni. Czas ten wydłuża się, gdy formy i matryce są zupełnie nowe, promienie są ograniczone, warstwy pośrednie mają charakter architektoniczny, wymagane jest ekranowanie lub proces uzyskiwania zezwoleń przebiega powoli.
Taka odpowiedź frustruje ludzi, ponieważ oczekują oni jednej konkretnej liczby. W porządku. Oto mój orientacyjny czas realizacji: należy zaplanować 8 tygodni tylko wtedy, gdy promień jest prosty, szkło pochodzi z krajowej produkcji lub jest aktualnie dostępne w magazynie, rysunki zostały zatwierdzone i nikt nie wprowadza zmian w okuciach. Należy zaplanować od 14 do 18 tygodni, gdy projekt obejmuje zakrzywione elementy zabezpieczone, duże tafle, wiele promieni, wzory zabezpieczające przed ptakami, frytę ceramiczną, powłoki niskoemisyjne, warstwy pośrednie z ionoplastu, wymogi bezpieczeństwa lub opakowanie eksportowe.
Sytuację pogorszyła panująca w 2024 roku atmosfera presji cenowej. Nie dlatego, że ceny wszystkich wyrobów szklanych gwałtownie rosły z miesiąca na miesiąc, ale dlatego, że niepewność związana z cenami szkła i materiałów budowlanych wpłynęła na zmiany w zachowaniach klientów: klienci odkładali wydawanie zezwoleń, a następnie domagali się niemożliwych do zrealizowania terminów naprawy. W ten sposób pojawiają się prace poprawkowe.
Moja zasada jest jasna: czas realizacji zamówienia na gięte szkło laminowane to nie tylko czas produkcji. Obejmuje on czas przygotowania, czas wykonania formy, czas przygotowania próbki, czas dostarczenia podłoża, czas przygotowania powłoki, czas gięcia, czas przygotowania do laminowania, czas nasycania cieplnego lub kontroli, czas pakowania, czas transportu morskiego lub drogowego oraz czas przygotowania dostępu do miejsca montażu.
Wystarczy, że pominiesz jedno zadanie, a twoje “8-tygodniowe wyzwanie” zamieni się w 16-tygodniowe przeprosiny.
Szkło laminowane o niestandardowym kształcie wiąże się z innym ryzykiem niż płaskie szkło laminowane odporne na rozbicie. Błędy w szkle płaskim zazwyczaj da się skorygować. Błędy w szkle zakrzywionym często mają charakter powtarzalny, co oznacza, że ta sama wada może występować w każdym panelu z danego zestawu.
W rzeczywistości odrzucałem zamówienia na szkło gięte głównie z pięciu powodów: brak zatwierdzonego rysunku sklepowego, brak fizycznego szablonu, brak analizy ramy, brak określonych wymagań dotyczących oceny oraz brak porozumienia co do tego, kto ponosi odpowiedzialność za uszkodzenia powstałe podczas rozładunku. Nudne? Tak. Kosztowne? Również tak.
Spór sądowy z 2024 r. dotyczący metody „Fifteen Twenty-One Secondly” w Waszyngtonie nie dotyczył konkretnie szkła laminowanego zakrzywionego; dotyczył on rzekomych wad w szybach zespolonych stosowanych w wieżowcach oraz odpowiedzialności dystrybutora. Jednak wniosek z tej sprawy jest jasny: spory dotyczące szkła elewacyjnego rzadko kiedy dotyczą wyłącznie samego szkła. Stają się one sporami dotyczącymi części, gwarancji serwisowych, powiadomień, historii montażu, opisów produktów oraz tego, kto o czym wiedział, zanim usterka stała się widoczna.
Właśnie dlatego radzę klientom, aby traktowali gięte szkło laminowane jak niewielki zestaw elewacyjny, nawet jeśli chodzi “tylko” o klatkę schodową, osłonę, powierzchnię ściany w holu wejściowym lub ekskluzywną przegrodę prysznicową. Również nabywcy wyposażenia wnętrz nie powinni popadać w lenistwo. Zaokrąglona przegroda prysznicowa z kolorem, wzorem lub widocznymi, wypolerowanymi krawędziami może wydawać się niegroźna w porównaniu z fasadą wieżowca, jednak pojawiają się tu te same problemy geometryczne. Podobne projekty wnętrz lub specjalistyczne rozwiązania, takie jak szkło prysznicowe cięte na wymiar i formowane oraz spersonalizowane, przecenione hurtowe, przydymione szkło ekspozycyjne do prysznica, nadal wymagają ścisłej kontroli wymiarowej.
PVB jest powszechnie stosowanym, ekonomicznym i sprawdzonym rozwiązaniem. EVA może być korzystnym wyborem w niektórych atrakcyjnych zastosowaniach, w których materiał narażony jest na działanie wilgoci. Warstwy pośrednie typu ionoplast są sztywniejsze i zazwyczaj preferowane, gdy istotna jest wytrzymałość po pęknięciu, widoczne krawędzie lub właściwości konstrukcyjne. Jednak żadna warstwa pośrednia nie zrekompensuje złego projektu.
Chemia szkła wydaje się prosta: krzemionka, woda gazowana, wapno, tlenki, ciepło, grawitacja. Rzeczywisty proces jest jednak mniej czarujący. Laminowany, wygięty panel ze szkła nietłukącego to stos łamliwych arkuszy mineralnych i polimeru lepkosprężystego, uformowany w określony kształt, schłodzony, związany, przetransportowany, poddany odpowiedniej opiece, zabezpieczony, ponownie zabezpieczony i oceniony przez ludzkie oczy.
Więc zdefiniuj tę stertę.
Nie pisz “szkło laminowane gięte 12 mm” i nie oczekuj, że wszechświat dostarczy Ci wiedzy. Sformułuj to raczej w następujący sposób: 2 tafle szkła giętego o grubości 6 mm, wzmocnionego termicznie, z przezroczystą warstwą pośrednią z PVB lub jonoplastu o określonej gęstości, wymiary rozpiętości i cięciwy, wykończenie odsłoniętych krawędzi, kierunek wygięcia, ewentualną powierzchnię wykończoną, typowe wymagania bezpieczeństwa, takie jak ANSI Z97.1 lub CPSC 16 CFR 1201, w stosownych przypadkach, oraz wymagania dotyczące odporności zgodnie z specyfiką projektu.
Jeśli szkło ma pełnić funkcję zabezpieczającą, należy to zgłosić na wczesnym etapie. Laminowane szkło bezpieczne i ochronne to nie tylko “znacznie więcej warstw”. Może ono obejmować nietypowe konstrukcje, poliwęglan, grubsze warstwy pośrednie, znacznie cięższe klatki dla zwierząt, różne rodzaje mocowań ramowych oraz dłuższe procedury certyfikacyjne. W tym przypadku należy porównać uzasadnienie zagrożeń wynikające z hurtowa dostawa paneli ze szkła balistycznego oraz hurtowa sprzedaż okien zabezpieczających z szybami kuloodpornymi zanim uznamy, że wersję z wygięciem da się wykonać w pośpiechu.
Chciałbym, aby każda kompleksowa wycena dotycząca szkła uwzględniała te kwestie, zanim rozpocznie się ustalanie kosztów:
| Lokalizacja ryzyka | O co poprosić | Dlaczego to ma znaczenie | Komentarz „Trudna prawda” |
|---|---|---|---|
| Opór promieniowy | Promień nominalny, dopuszczalna rozbieżność i metoda pomiaru | Nierówność rozpiętości powoduje napięcia montażowe i powstawanie widocznych przestrzeni | “W miarę blisko” to nie jest przedział |
| Współrzędna i wysokość | Tolerancja wymiarów końcowych po zgięciu i laminowaniu | Początki rzadko kiedy wybaczają zbiorowe błędy | Prace przygotowawcze przed rozpoczęciem budowy |
| Edge odpowiedział | Optymalna asymetria między trybami „lite” | Odsłonięte, laminowane boki sprawiają, że blat jest wyraźnie widoczny | Klienci z segmentu luksusowego widzą to jako pierwsi |
| Osnowa i wątek | Optymalny obrót na całej powierzchni panelu | Skręcone, zakrzywione szkło walczy z ramą | Sprzęt nie jest w stanie naprawić wadliwej geometrii |
| Zniekształcenie optyczne | Wizualizacja estetyczna i standardy prezentacji | Refleksje wpływają na problemy właścicieli | Panel zgodny z normami może nadal wyglądać brzydko |
| Ustawienia powłoki | Liczba powierzchni i zgodność z gięciem | Powłoki mogą wpływać na wygląd i wydajność | Przed rozpoczęciem prac przy grzejniku należy sprawdzić |
| Warstwa pośrednia | PVB, EVA, jonoplast, grubość, kolor | Wpływa na bezpieczeństwo i ochronę, sztywność, wytrzymałość krawędzi, zamglenie | Nie pozwól, by termin “powszechny” pozostawał nieokreślony |
| Makieta | Przykład w pełnym rozmiarze lub ilustracyjny | Wykrywa rozbieżności przed rozpoczęciem produkcji seryjnej | Makiety są tańsze niż usługi prawników |
| Opakowanie | Konstrukcja klatki, jej rozmieszczenie, sposób opróżniania | Zakrzywione panele nie znoszą niechlujnej logistyki | Klatka staje się częścią produktu |
Proces produkcji skomplikowanego, spersonalizowanego, wygiętego szkła laminowanego nie powinien zaczynać się od etapu “produkcji”. Powinien zaczynać się od ustalenia ostatecznej geometrii.
Oto realistyczny projekt sekwencjonowania:
| Faza | Odmiana w takcie zwykłym | Czynnik wywołujący ryzyko |
|---|---|---|
| Ocena projektu i przydatność dla dostawców | 3–10 dni roboczych | Niewielka odległość, panele o dużych rozmiarach, nieokreślone pokrycie |
| Przechowuj rysunki i zezwolenia | 1–3 tygodnie | Uwagi architekta/konsultanta o powolnym tempie pracy |
| Pleśń i grzyb lub prace przygotowawcze do montażu | 1–4 tygodnie | Nowy promień lub geometria niepowtarzalna |
| Próba zginania lub makieta | 2–5 tygodni | Wyraźna widoczność, zastosowanie konstrukcyjne, odsłonięte boki |
| Formowanie i laminowanie wyrobów | 2–6 tygodni | Grubość, warstwa pośrednia, wymiar zestawu |
| Kontrola, pakowanie i formalności | 3–10 dni roboczych | Eksport danych, projekt skrzyń |
| Koordynacja transportu towarów i strony internetowej | 1–8 tygodni | Transport morski, produkty na zamówienie, ograniczony dostęp do strony internetowej |
Jak długo trwa produkcja szkła laminowanego wygiętego? Trwa to tyle, ile zajmuje najwolniejsze zatwierdzenie, zdobycie najrzadszego materiału, przygotowanie najsłabszego projektu i przeprowadzenie najmniej szczerej rozmowy dotyczącej oporu.
To brzmi surowo. Ale to prawda.
Proszę o przesłanie arkusza danych dotyczących wytrzymałości. Proszę o przesłanie zdjęć z poprzednich projektów przedstawiających elementy o porównywalnym promieniu i rozmiarze. Należy zapytać, czy dostawca wykonuje gięcie przed czy po wzmocnieniu termicznym, ponieważ w pełni hartowane szkło zaokrąglone podlega innym zasadom obróbki niż sztywne, gięte szkło laminowane. Należy poprosić o informacje dotyczące maksymalnego rozmiaru panelu, minimalnego promienia, rodzaju systemu grzewczego, metody formowania, kontroli przestrzeni międzywarstwowej, ograniczeń autoklawu oraz protokołów kontroli.
Następnie zadaj pytanie, które odróżnia dobrych wykonawców od zwykłych sprzedawców z broszur: “Który element tego projektu budzi w tobie obawy?”.”
Dobrzy dostawcy udzielają odpowiedzi na to pytanie. Słabi dostawcy uśmiechają się i twierdzą, że wszystko jest bardzo proste.
Wolę kupować w zakładzie produkcyjnym, który poświęci mi pół godziny na omówienie sprawy, niż w takim, który w ciągu 30 sekund akceptuje niebezpieczny projekt.
Wygięte szkło laminowane to rodzaj oszklenia zapewniającego bezpieczeństwo i ochronę, wytwarzane poprzez wygięcie szkła pod określonym promieniem oraz połączenie dwóch lub więcej tafli za pomocą polimerowej warstwy pośredniej, dzięki czemu po stłuczeniu panel utrzymuje odłamki razem, spełniając jednocześnie wymagania projektowe dotyczące konstrukcji wygiętych, wnętrz, bezpieczeństwa i ochrony oraz aranżacji zewnętrznej. W zależności od przeznaczenia nazywane jest również szkłem laminowanym zakrzywionym, laminowanym szkłem bezpiecznym o zaokrąglonych krawędziach lub szkłem zakrzywionym budowlanym.
Tolerancje dla giętego szkła laminowanego to zatwierdzone granice dotyczące odchyleń rozpiętości, różnic wymiarowych, wyrównania krawędzi, skrętu, wygięcia, ugięcia oraz zniekształceń estetycznych w gotowym, giętym panelu laminowanym; są one zazwyczaj określone w oparciu o wymagania, możliwości dostawcy, ilustracje oraz przykłady zatwierdzeń dotyczących konkretnych projektów. Najlepszym rozwiązaniem jest sporządzenie dokładnej tabeli tolerancji bezpośrednio w zamówieniu zakupu przed rozpoczęciem produkcji.
Czas realizacji zamówień na gięte szkło laminowane wynosi zazwyczaj od 6 do 12 tygodni w przypadku prostych paneli wykonywanych na zamówienie oraz od 12 do 20+ tygodni w przypadku skomplikowanych architektonicznych elementów ze szkła giętego, wymagających wykonania zupełnie nowych form i matryc, o dużych wymiarach, z powłokami, warstwami zabezpieczającymi, makietami, kontrolą jakości lub transportem zagranicznym. Proces zatwierdzania często opóźnia realizację zlecenia bardziej niż sam proces gięcia z wykorzystaniem systemu grzewczego.
Wygięte szkło laminowane niekoniecznie jest wytrzymalsze od płaskiego szkła laminowanego; jego wytrzymałość zależy od rodzaju szkła, grubości, obróbki termicznej, rodzaju warstwy pośredniej, warunków mocowania, rozpiętości, jakości krawędzi oraz kierunku ułożenia. Wygięcie zmienia geometrię i właściwości wizualne, jednak parametry bezpieczeństwa nadal muszą być dostosowane i ocenione pod kątem konkretnego zastosowania.
W przypadku zakrzywionego szkła laminowanego można stosować zakrzywione tafle wzmocnione termicznie lub w pełni utwardzone, o ile proces produkcji pozwala na zachowanie wymaganego promienia, wymiarów, grubości i poziomu bezpieczeństwa; jednak proces wzmacniania i gięcia musi być kontrolowany przez producenta. Ograniczone odległości, wykończenia, otwory, nacięcia i odsłonięte krawędzie mogą ograniczać to, co jest rozsądne lub bezpieczne.
Szkło architektoniczne o zaokrąglonych kształtach wiąże się z dodatkowymi kosztami, ponieważ wymaga kontrolowanego gięcia, ewentualnego wykonania form na zamówienie, dokładniejszej kontroli jakości, większego ryzyka powstania odpadów, specjalistycznego laminowania, cięższych opakowań, dłuższego procesu uzyskiwania zezwoleń oraz znacznie ostrożniejszego transportu niż w przypadku szkła płaskiego. Klient płaci za kontrolę geometrii, a nie tylko za metry kwadratowe szkła.
Wygięte szkło laminowane może sprawić, że projekt będzie wyglądał na ekskluzywny – w pozytywnym sensie. Może jednak również sprawić, że projekt stanie się kosztowny – w negatywnym sensie.
Różnica nie polega na guście. Chodzi o dyscyplinę.
Jeśli zajmujesz się projektowaniem szkła laminowanego wygiętego, szkła laminowanego wygiętego na zamówienie, szkła laminowanego wygiętego lub laminowanego wygiętego szkła bezpiecznego, nie zaczynaj od kosztów. Zacznij od geometrii, tolerancji, przygotowania i testów. Potrzebujesz ilustracji. Potrzebujesz próbek. Wybierz dystrybutora, który z całą pewnością poinformuje Cię o potencjalnych problemach, zanim one wystąpią.
Zespoły realizujące zadania związane z zakupem szkła budowlanego, szkła ochronnego, szkła powlekanego, szkła prysznicowego lub specjalistycznych zestawów podłóg laminowanych powinny przed złożeniem zapytania o ostateczną wycenę podać rozpiętość, wymiary, gęstość, wymagania dotyczące warstwy pośredniej, wymagania dotyczące wykończenia, przeznaczenie oraz harmonogram. Im szybciej wykryje się zagrożenie, tym tańsze będzie jego usunięcie.
