外観上の問題の多くは、開所式の時点では表面化しません。それらは時を待っているのです。 それらは11年目になるまで待ち続ける。その頃になると、ガラスが割れたり、複層ガラスが曇ったり、コーティングが剥がれたり、ガスケットが劣化したりして、単なる窓ガラスの交換が、アクセス許可の取得、テナントとのトラブル、誰も見つけられない施工図面、そして請負業者が黙って見積もりにゼロをいくつも付け加えるといった、3週間にわたる大騒動へと変貌してしまうのだ。.
実は、この映画は見たことがあるんです。何度も。.
ここに厳しい現実があります。デザイナーはすっきりとした外観のラインを好み、開発者はコストパフォーマンスの高いデザインを重視し、そしてメンテナンスチームは、設計開発の過程で承認された「夢のような仕様」をすべて引き継ぐことになるのです。 ですから、「ガラスの交換を簡単にするために、どのようにファサードを設計すればよいのか」と尋ねられたとき、私の率直な答えはこうです。「交換作業を将来のメンテナンス上の問題として扱うのをやめ、設計の初日からデザイン上の要素として捉え始めなさい」と。.
ガラスは機能しなくなることがあるからです。常にそうなるわけではありませんが、場合によっては曇ったり、アルゴンが漏れたり、密閉性が低下したり、硫化ニッケルによる損傷を受けたり、あるいは隣接する作業中に損傷を受けたりすることがあります。とはいえ、注意を払う必要はあります。それを否定する理由があるでしょうか？
ファサードのスタイルは、単に外観やU値、SHGC、採光、風荷重といった要素だけではありません。それは、その構造物が、法的、経済的、物流的な問題を引き起こすことなく修復できるかどうかにかかっているのです。.
レイアウトチームは、早い段階で厄介な質問を投げかけなければならない。外側から1つのパネルを取り外すことは可能か？内側から取り外すことは可能か？交換の際に周囲のユニットに支障をきたすか？圧力プレートにはアクセスできるか？キャップはスナップ式か、それとも固定式か？ガスケットシステムは交換可能か、それとも使いにくい鍵のように奥深くに埋もれているか？
レンダリングでは見栄えが良くても、後々所有者に負担を強いるような「派手な」ガラス細工には、あまり賛同できません。ファサードは彫刻ではありません。それは、風化の原因となり、断熱の境界となり、建築基準法上の対象となり、リスク要因となる表面であり、そして最終的には修繕の対象となるものです。.
米国エネルギー省によると、住宅の窓を通じた熱の流入と流出は、住宅の冷暖房電力消費量の25%～30%を占めているとのことです。この数値は、高性能ガラスの販売促進によく利用されています。 確かにその通りだ。しかし、将来交換するシステムが、元のガラスの被覆、スペーサー、厚さ、着色、フリット、安全性能、あるいは熱的挙動に匹敵しないのであれば、その性能は意味をなさない。.
もちろん、より優れたガラスを定義してください。ただし、剥離方法についても定義してください。.
経営者たちはガラスのシステムコストばかりにこだわっている。それは素人じみた計算だ。.
一般的に、費用がかかる要素としては、スイングステージ、ブームリフト、歩道防護柵、車線規制、賃貸人との調整、時間外作業、吊り上げ作業、許可取得、保険、安全計画、および天候による遅延などが挙げられます。外部検査制度が厳しい都市では、それほど大規模ではないカーテンウォールのガラス交換でさえ、スケジュール上の問題となる可能性があります。.
ニューヨーク市の「ファサード評価・安全・セキュリティプログラム」は、有益な警告となっている。 6階建て以上の建物は5年ごとに外壁の点検を受ける必要があり、市の「2024年市民条例第11号」に基づく調査では、ファサード規制をどのように近代化できるかを検討する過程で、数万件に及ぶ検査報告書が精査された。 開発業者へのメッセージ：規制当局はすでに、外壁の維持管理が単なる形式的なものではないことを認識している。それは公共の安全を支えるインフラなのだ。.
しかし、依然として多くのガラス張りの外観デザイン案では、アクセシビリティの代替策が他人の問題であるかのように扱われている。.
失敗だ。.
そのガラスパネルに安全にアクセスできない場合、固定部の構造が取り外しの妨げになる場合、あるいは合理的な交換用許容誤差を考慮せずにシステムがカスタマイズされていた場合、ガラスの価格は実質的に無意味なものになってしまいます。もはやガラスを購入しているのではなく、トラブルを買い込んでいることになるのです。.
最初に覚えておくべき実用的なルールは簡単です。変更可能なガラス製装置には、すべて代替経路が必要です。.
その経路は、視覚化するのではなく、引き出す必要があります。除去の方向を示してください。一時的な支えとなる箇所を示してください。ガスケットへのアクセス経路を示してください。一連の工程を示してください。隣接するカバー、キャップ、通気口、ルーバー、日よけ、または内装材のいずれを先に取り外す必要があるかを指定してください。.
ユニット式カーテンウォールの施工においては、どの部分が実際に交換可能なパネルであり、どの部分が効果的に固定されているかを、チームに特定してもらいたい。スティック工法によるシステムについては、理想的な実験室でのモックアップではなく、実際の現場の問題を踏まえて、圧力プレートのアクセスやキャップの取り外しについて検証してほしい。 建築用シリコーングレージングについては、その滑らかな外観に誰もが魅了される前に、将来の切断および再接着の手順を見直してほしい。.
ガラスは割れやすい。インターフェースはそれ以上に厄介だ。.

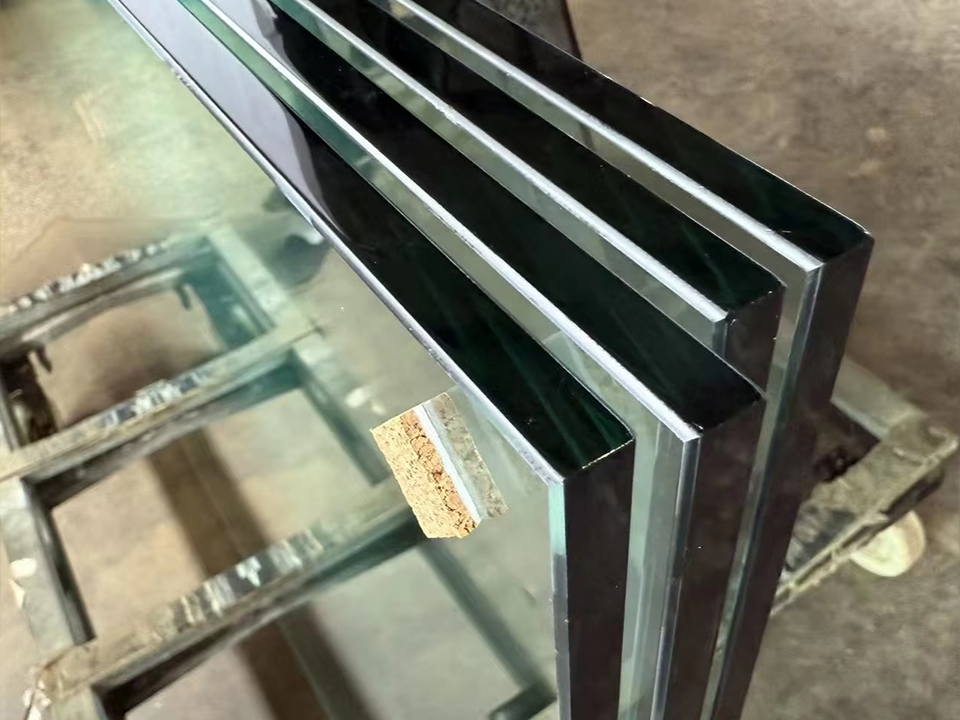

遮蔽ユニットを使用するプロジェクトでは、仕様書において、再現性のある測定値、スペーサーの選択肢、仕上げ箇所、および視線方向の一貫性を管理することで、交換作業を簡素化する必要があります。特に、ファサードが熱性能や複数の立面における視覚的な均一性に依存している場合、プロジェクト専用のドレープ壁面用遮蔽ガラスは、優れた出発点となります。.
こうした想定は、調達パニックが始まってからではなく、早い段階で活用すべきです。.
初期設置業者にのみ役立つガラス仕様では不十分である。.
このはるかに詳細な仕様書は、将来の代替品担当者に何が重要かを伝えます。そこには、ガラスの積層構成、密度、熱処理、着色、コーティング面積、中間膜、スペーサー、ガス充填、エッジ処理、フリットパターン、公差、安全・セキュリティ分類、音響特性、および可視光透過率が明記されています。また、代替品の検査方法についても具体的に記載されています。.
その最後の部分は、人々が認めている以上に重要なのです。.
2036年には、当初使用されていたガラス製品が販売されなくなっているかもしれません。製造ラインが変更されている可能性もあります。色調が廃止されているかもしれません。販売代理店がなくなっているかもしれません。ファサードのデザインが、細部まで統一された美観に依存しており、所有者が予備のガラスを保管していない場合、交換したガラスは、まるで歯が1本抜けたかのように、周囲と浮いて見えてしまうかもしれません。.
だからこそ、技術サポートが不十分なディーラーチェーンを通じて後になって交換を依頼するのではなく、特注のプロジェクト用ガラスに対応できるサプライヤーと、早い段階から連携することを好むのです。外観が細部までこだわったものになればなるほど、供給計画はより綿密でなければなりません。.
そしてお願いですが、曖昧な「ガラス言葉」を使うのはやめてください。「既存の仕様に適合する」というのは要件ではありません。それは単なる願い事です。.
標準的なガラスのサイズには、穏やかな自制心が感じられる。決して退屈なものではない。規律正しさがある。.
部品で一度限りの少量サイズを多用すると、将来的に交換が必要になった際のコストが大幅に高くなります。製造工場では、個別の部品を再生産しなければならなくなります。リードタイムが長引きます。最低発注数量が設定されます。また、少量セットは異なる生産ロットから供給される可能性があるため、外観の統一が難しくなります。.
標準化とは、構造が単調に見えることを意味するわけではありません。それは、モジュールのロジックが管理されていることを意味します。マリオン・グリッド、スタックジョイント、シャドウボックス、スパンドレルパネル、そして視界用ガラスは、依然としてリズムを生み出すことができます。それでも、維持管理のロジックは合理的なままです。.
可能な限り、同じ形状のガラス部品を再利用してください。奇抜な形状は控えてください。デザイン上どうしても必要な場合を除き、小さな三角形のガラスは避けてください。パネルの重量は、実用的な取り扱いの範囲内に収めてください。また、建物の中で最も大きなガラスパネルを、最も人の往来が多い入口の真上に設置しないようにしてください。.
一見そう見えるのは承知しています。しかし、そうではありません。高額な建物で、まさにその過ちを犯している例を私は目にしてきました。.
ガラスシステムによって故障の仕方はさまざまであり、交換方法もその点を反映すべきです。.

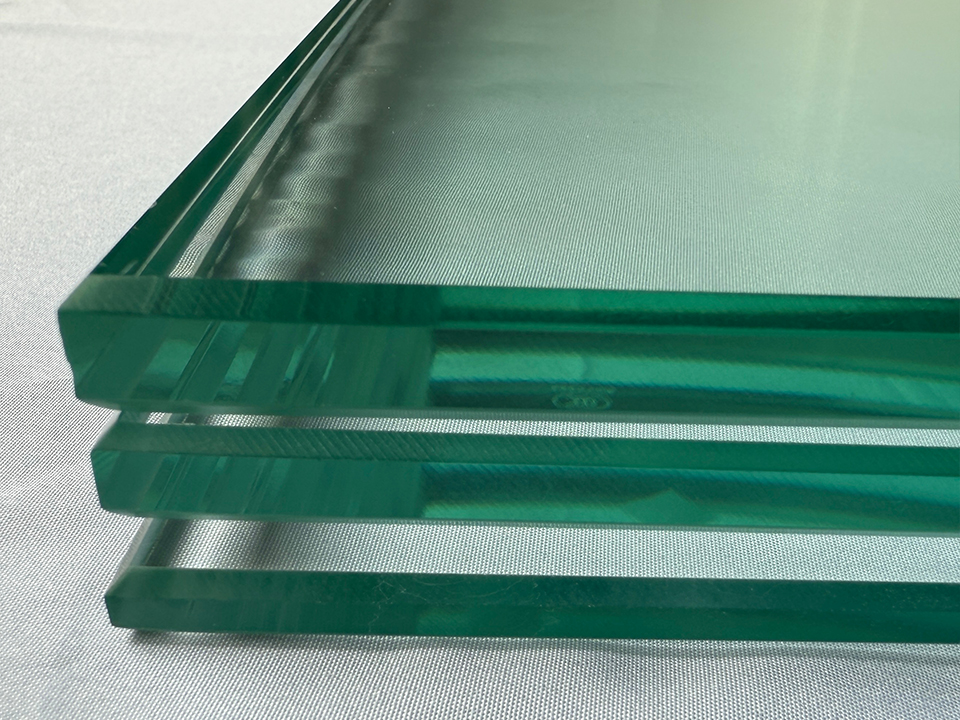

完全強化ガラスは強度面での要件を十分に満たしますが、硫化ニッケル含有による自然破損の危険性は、まれではありますが、決して都市伝説ではありません。熱処理を施した強化ガラスは、そのリスクを低減することができます。 合わせガラスは破損時の破片飛散防止効果がありますが、中間膜の選択によって、剛性、エッジの安全性、遮音性、セキュリティ、および長期的な外観に影響が出ます。複層ガラス（IGU）は断熱性能を高めますが、その一方で、シールの耐久性、スペーサーの設計、ガス保持性、結露のリスクといった要素も考慮に入れる必要があります。.
優れたファサードの設計とは、単に「今日、どのガラスが機能するか」と問うのではなく、「将来、どのガラスを適切に交換できるか」と問うものです。“

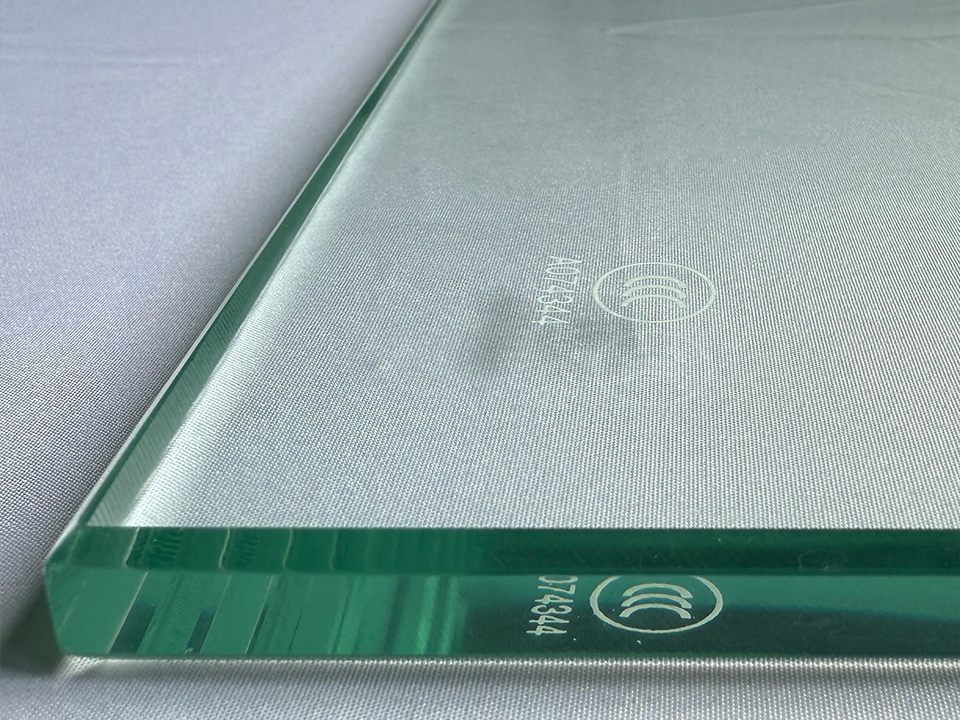

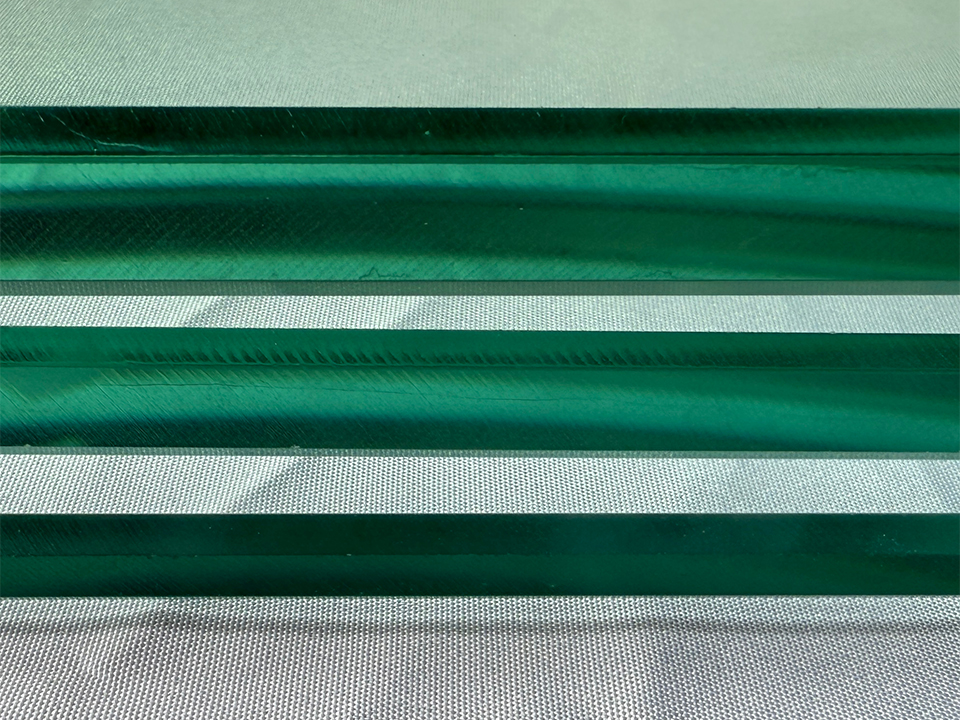

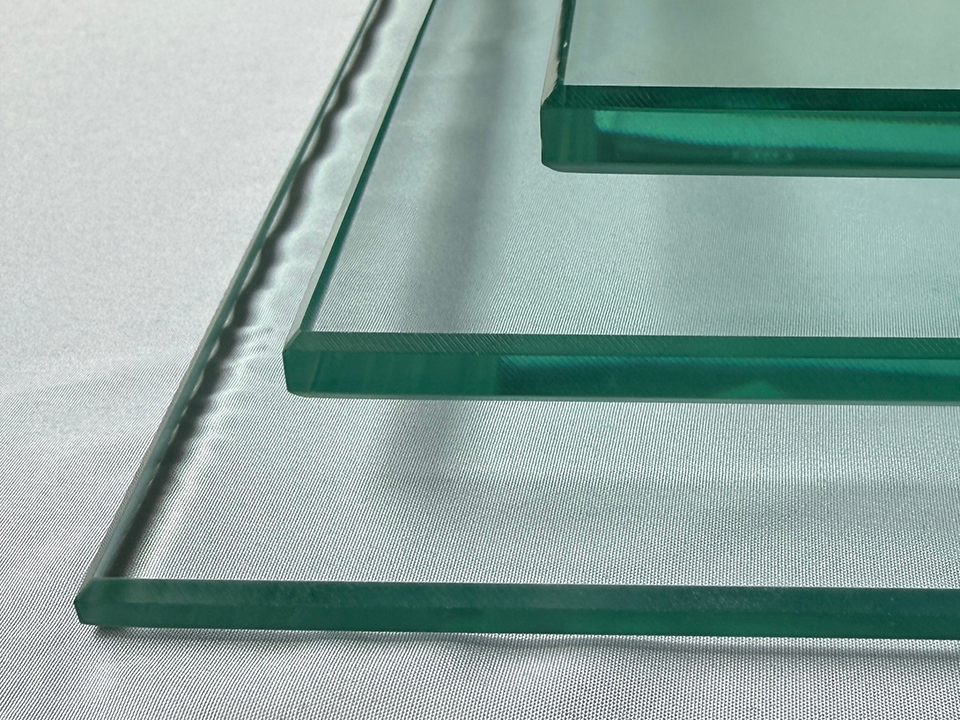

高負荷がかかる箇所や目立つ箇所では、端面の仕上げが美しく、安全性・防犯性が高く、寸法精度が求められる場合、研磨エッジのフラット強化ガラスが解決策の一つとなり得ます。 コスト、防護、耐衝撃性、遮音性、あるいは安全性の要件に関しては、PVB、SGP、EVAなどの中間膜は経時的にその特性が変化するため、合わせガラスの中間膜の選択肢には十分な検討の価値があります。.
着色は、もう一つの落とし穴です。着色ガラスは、熱吸収、色調の整合、外観の調和に影響を与えます。建物で高所全体に着色強化ガラスを使用する場合、屋根裏の在庫管理やバッチ管理は、単なる調達業務以上のものとなります。それらは、視覚的なリスク管理となるのです。.
大規模な外装工事を行う際は、必ず屋根裏部屋の対応について検討する必要があります。.
具体的にはどのくらいでしょうか？それは、作業規模、ガラスの種類、交換の難易度、および下準備に伴うリスクによって異なります。通常の複製製品であれば、わずかな余裕があれば十分かもしれません。しかし、特注の仕上げ、希少な色、大判ガラス、曲面ガラス、印刷された模様、あるいは特殊な中間層を備えた合わせガラスなどの場合は、より手厚い余裕を見込んでおく必要があります。.
しかし、屋根裏部屋の備品は適切に保管されなければなりません。乾燥した状態で、ラベルが貼られ、安全に保管され、追跡可能で、いつでも利用できるようにしておく必要があります。湿気の多い地下室に置き忘れられたペット用ケージなど、代用にはなりません。それは将来的な無駄になるだけです。.
保管されている各機器については、高度、グリッド座標、ガラスの構成、寸法、コーティング面、製造年月日、供給元、注文番号、および取り扱い上の注意事項を明記して識別する必要があります。所有者には、各拠点のスタッフが実際に確認できるデジタル版のガラス管理表が提供される必要があります。.
誰も開かない300ページものバインダーではなく、実際に活用される文書です。.
ここで、エクステリアデザインが真価を発揮します。.
「適切な代替案」と「悪夢のような状況」の違いは、多くの場合、ストッパー、キャップ、ガスケット、支持部材、およびシーラーの接合部に帰着します。フレームの仕上げを傷つけずにストッパーを取り外すことは可能でしょうか？周囲の施工部分を切り崩すことなくガスケットを交換することは可能でしょうか？スイングステージから外部キャップにアクセスすることは可能でしょうか？ また、室内側のストッパーは、石膏ボード、木工仕上げ、ブラインド、あるいは入居者が行った改装を損なうことなく取り外せるか？
こうした調査は華やかさはありませんが、経費を節約してくれます。.
私は、予測可能な操作でガラスを撤去でき、付随的な被害を最小限に抑えられるシステムを選定しています。カーテンウォールの表面レイアウトに関しては、合理的な排水経路とアクセスしやすい留め具を備えた圧力均衡型システムの方が、水だけでなく将来のメンテナンス担当者までも閉じ込めてしまうような、過度に堅牢な構造よりも、一般的に優れた性能を発揮します。.
また、やむを得ない場合を除き、ボルトを固定された表面の後ろに隠さないでください。目立たないボルトは見た目がすっきりします。しかし、そのせいで、本来なら1日で済むはずのファサードガラスの交換工事が、解体工事に発展してしまう可能性もあります。.
| レイアウトの決定 | より良い選択肢 | リスクの高い選択肢 | なぜそれが将来重要になるのか |
|---|---|---|---|
| ガラス構成要素アプローチ | 反復的なライトの寸法と規則的なグリッドの論理 | 極端な特注サイズや変わった形状 | 標準的な機器を使用することで、準備の手間、費用、および視覚的な不一致を軽減できます |
| 代替アクセス | 記録された屋外または屋内での駆除シリーズ | 建築・建設後の想定されるアクセシビリティ | アクセシビリティは、労働、許認可、業務中断、および安全計画の策定を左右する |
| 保持システム | 取り外し可能なクランク、対応キャップ、交換可能なガスケット | 挟まったガラスや埋もれたボルト | 交換作業は、破壊的な作業を必要としないものでなければならない |
| ガラスの要件 | 総積層、仕上げ面、着色、中間層、スペーサー、抵抗値 | “「デザイナーの例に合わせる」または「既存のものと一致させる」” | 将来の販売代理店には、定量化可能な需要が求められます |
| IGUの計画 | 控除対象となる情報が記載された、再利用可能な複層ガラスユニット | 文書管理が不十分な個別のセキュリティ保護対象デバイス | IGUの不具合が頻発しているため、ストレートでの対応を計画するに至った |
| 屋根裏用資材 | 機密扱い、シールド加工済みのブックガラス | 予備の機器がない、または予備品が不適切に保管されている | 数年後には、オーダーメイドのガラスが入手できなくなる可能性があります |
| 保守関連文書 | 高度に関連付けられたデジタルグラス・ルーチン | 提出書類の散乱および欠落している施工図 | 施設管理チームには、迅速かつ有用な情報が必要です |
| 安全ガラスの理由 | リスクエリアに応じて選定された熱処理ガラスまたは合わせガラス | 画一的なガラス施工に関する前提 | 破損の対応は、場所や梱包方法によって異なります。 |
この業界は、新築物件を販売する際には「カーボン・パーソナライゼーション」について語りますが、建て替えの時期になると、なぜか口を閉ざしてしまいます。.
GSAの低カーボン素材に関する要件は現在、1メトリックヒープあたりのkg CO2e単位で示されるガラス使用量の制限で構成されています。 韓国大学が2024年に実施したファサード改修に関する学術研究では、28件の公共建築事例を分析し、ファサードのタイプが改修による炭素排出量に大きな影響を与えることが明らかになりました。これは些細なことではありません。つまり、今日私たちがファサードをどのように設計するかが、将来的にどれだけの廃棄物、輸送、製造、そして炭素排出を生み出すかに直結するということです。.
1枚の破損したガラスを取り替えるだけでは、気候上の大惨事にはなりません。しかし、当初のシステムに水が閉じ込められていた、経年劣化が不十分だった、あるいは現代の規格に適合しなくなったといった理由で、何百枚ものガラスを交換しなければならないとなると、話は別です。.
炭素排出量が最も少ないガラスとは、一般的に、早期に交換する必要のないガラスのことです。次に良い選択肢は、周囲の組み立て構造に過度な負担をかけることなく、作業的に交換できるガラスです。.
ある時、ガラスそのものは問題ではなく、その周囲の何かが問題だったという案件に遭遇した。.
内装仕上げは骨組みにぴったりと張り付いていた。特注のシェードがアクセスを妨げていた。外装のキャップには、これまで誰も実際に確認したことのない装置のクリアランスが必要とされていた。ガラスのサイズは理論上は問題なかったが、実際の通路の形状では使い物にならなかった。施主はガラスの問題だと思っていたが、実際には設計上の調整の問題だった。.
もう1件、ガラスに関するデータは申し分なかったものの、屋根裏部屋の供給が確保されていなかった案件があった。販売代理店の製品ラインにおいて、元のコーティングが変更されており、交換用ユニットは曇った光の下では多少異なって見えた。通りすがりの人が気づくほどのことではなかったが、怒り心頭のオーナーが会議室から観察するには十分な違いだった。.
ここで私が断言したいのは、建物の外装メンテナンスは施設管理部門の問題ではない、ということです。それは建築上の責務であり、技術的な責任であり、そして調達上の義務なのです。.
その建物は、あらゆる「より速い方法」を記憶している。.
回路図のレイアウト全体を通じて、最初から新たなストーリーを組み込んでいくことから始めましょう。モックアップ作成後でも、入札後でもありません。早い段階から。.
危険性の高いガラス箇所を特定します。具体的には、出入り口、角、低い位置の床面、風にさらされる高所、メンテナンス設備の近く、頭上部のガラス、および一般客の目につきやすい目立つ高所などです。その後、どの箇所に、より容易なアクセス、より強度の高いガラス、合わせガラスの採用、より厚いガラス板、あるいはさらに詳細な記録が必要かを判断します。.
適切なガラス製造スケジュールを策定する。その際には、寸法、密度、構造、表面仕上げ、中間膜、スペーサー、ガス充填、フリット、色、熱処理、安全要件、防音性能目標、および販売代理店からの注記を含める。各部品をグリッド線および高さに紐づける。.
BMUシステム、スイングステージ用アンカー、屋根用ダビット、テラス、問題となる状況、カバー、および内部へのアクセス制限について、交換作業を調整してください。交換に特殊な機材が必要な場合は、その名称を明記してください。周囲のパネルを取り外す必要がある場合は、その旨を示してください。賃借人の立ち入りが必要な場合は、その旨を明記してください。.
実用的なモックアップを用意しましょう。単に水や空気をテストするだけではいけません。取り外しやすさも評価してください。設置業者に、ライトが実際にどのように取り付けられ、取り外されるかを実演してもらい、その際、無謀な即興作業をせずに済みますように。.
そして、すべてを文書化すること。将来のサービス提供者は、設計意図書がどれほど見事なものであったかなど、全く気にしないだろう。彼らが気にするのは、図面が目の前の疑問に答えているかどうかだ。.
所有者は、単に外観が完成しているだけでは不十分です。維持管理が容易な物件を求めるべきです。.
代替工法の明示を要求する。屋根裏部屋の資材供給が必要である。ガラスの最終納期表を要求する。実際のガラス製造業者、コーティング業者、複層ガラス（IGU）供給業者、および施工業者を特定できる保証書類が必要である。洗浄に関する制限事項、シーラーの適合性に関する注意事項、および承認された交換手順を要求する。.
高層ビルにとって、これは単なる書類作業などではない。リスク管理なのだ。.
施主はさらに、設計チームに対し、市販の部品が利用できるガラスシステムを選定するよう強く求めるべきである。独自開発のシステムが必ずしも悪いわけではないが、ガスケット、キャップ、固定ブロック、あるいはスペーサーがごく限られた供給元からしか入手できない場合、構造上の脆弱性が生じる。.
ファサードは、固定された要素に縛られてはならない。.
将来のガラス交換を見据えたファサード様式とは、建物の外皮を計画する際、竣工から数年を経た後でも、大規模な解体工事やアクセスコストの増加、テナントへの支障、あるいはカーテンウォール表面やガラスシステム全体にわたる外観の不均一性を生じさせることなく、個々のガラスシステムを安全に取り外し、調整、供給、再設置できるような設計手法を指します。.
実用的な観点から言えば、これは、建設工事によってシステムが完全に閉鎖される前に、設計チームが交換手順、ガラスの仕様、アクセス経路、固定部品、屋根裏部屋の供給状況、および保守記録をファイルにまとめておくことを推奨している。.
ガラス部品の標準化、全面ガラス張りの詳細データの指定、ストッパーやガスケットへのアクセス確保、取り外し手順の記録、外部アクセス装置との連携、およびリスクの高いガラスや特注ガラスの問題に備えてラベル付きの予備部品を保管することで、よりシンプルなガラス代替案に向けた外装設計を行います。.
その回答は、その論理が単純であるため、一見すると明快に聞こえる。問題は、チームがこうした決定を調達やメンテナンスの段階まで先送りしてしまうときに生じる。すでに、建物の外観形状や内装仕上げ、請負業者の選定といった要素によって、実際には不適切な更新の慣行が固定化されてしまっている可能性があるのだ。.
カーテンウォールの表面ガラスの交換は、アクセスが困難な場合、ガラス部品が特注品であるか生産中止になっている場合、固定システムが取り外し不可能な場合、隣接する被覆を撤去する必要がある場合、安全許可が必要な場合、あるいは所有者の保守記録において元のファサードに関する書類が不完全、不正確、または欠落している場合には、費用が高額になりがちです。.
ガラスそのものの費用は、ほんのわずかな額に過ぎないかもしれません。実際のコストの多くは、スイングステージ、現場の警備、作業員の労働時間、賃貸物件のスケジュール調整、天候による遅延、技術審査、そして初期設計に不確定要素がある場合に専門家が上乗せするリスクプレミアムなどに起因することがよくあります。.
プロジェクトにおいて、特注の寸法、独自の色、仕上げ、フリット模様、合わせガラス、特大のガラスパネル、あるいは遮光ガラス装置などが使用される場合、建物所有者は予備のファサード用ガラスを確保しておく必要があります。これらは、数年後に視覚的および技術的な均一性を最大限に保ちながら再現することが困難になる可能性があるためです。.
予備のガラスは、軽率に扱ってはいけません。標高とグリッド位置を明記し、完全に乾燥した安全な場所で保管し、電子システムで管理する必要があります。屋根裏部屋に不適切に保管された在庫は、単に埋め立て処分が先送りされているに過ぎません。.
合わせガラスは、破損時の飛散防止、落下防止、耐衝撃性、遮音性、あるいはセキュリティの観点から、将来的なファサードの維持管理には適していますが、中間膜の種類、端部の露出状況、厚さ、重量、交換時の取り扱いなどが性能に影響を与えるため、あらゆる外装条件において即座に最適な選択肢となるわけではありません。.
例えば、特定の用途においては、SGPは一般的なPVBよりも高い気密性を発揮しますが、セキュリティや防音対策の分野では、依然としてPVBが広く使用されています。適切な対応は、荷重、設置場所、建築基準、リスク、および代替製品が実際にどのように取り扱われるかによって異なります。.
理想的なファサードのスタイルとは、いつまでも手つかずのままであるかのように見えるものではない。そんな建物は存在しない。.
優れた建物とは、賢く経年変化していくものです。所有者が、破損や故障したガラスを慌てることなく交換できるようにしています。記録を適切に保管しています。バリアフリー性を尊重しています。メンテナンス担当者を苦しめるような、見せかけだけの情報を排除しています。また、ガラスシステムを、冷たい装飾品ではなく、建物の外皮を構成する「生きている」一部として扱っています。.
さあ、反射をデザインしましょう。自然光を演出しましょう。省エネ性を追求しましょう。.
また、修理サービスも立ち上げる。.
