反射ガラスの被害：太陽光の反射は素材を溶かすか？

というのも、この文章は非難しているように聞こえるし、誰も高級なエネルギー効率に優れた窓ガラスを、近所のヒートガンのようにブランド名を変えたいとは思わないからだ。太陽光が反射ガラスに当たると、反射ビームはより小さなターゲットに集中し、ターゲットは熱を放出するよりも早く熱を吸収する。ビニールがたわむ。芝は縮む。トリムは波打つ。ペンキは白亜化する。プラスチック製の家具は変形する。.

ガラスはこうだ。.

ファサード・コンサルタントなら誰でも知っていることである。不快なのは、住宅プロジェクトにおいて、ガラスの曲率、Low-Eコーティングの選択、方位、距離、サイディングの色、風、季節的な日射角度によって形成される予測可能な敷地条件のリスクではなく、窓の反射による損傷を異常な出来事として扱うことが多いことである。.

それなのに、なぜ私たちはまだ驚いているのだろう？

窓の反射が意味するもの

窓の反射による損傷とは、ガラスが太陽光を十分な強度と照射時間で他の素材に反射させ、その素材が変形、変色、軟化、収縮、ひび割れなどの劣化を起こすことによって生じる熱損傷のことである。実際には、ビニールサイディング、PVCトリム、人工芝、塗装面、杉板、車両用プラスチック、パティオ家具、プールカバーなどが損害賠償請求の対象となることが多い。.

エネルギー省の説明によると、低放射率コーティングとは、断熱ガラスの熱伝導を制御するために使用される微細な金属または金属酸化物層であり、これらのコーティングはグレージングシステムを通して日射透過率と日射熱取得の両方を管理することができる。つまり、室内ではより優れたエネルギー性能を発揮し、室外ではより複雑な光学的挙動を示すということだ。.

難しい真実：単純な法廷劇のような意味で、窓に「欠陥」があることはほとんどない。サイディングにも「欠陥」はほとんどない。欠陥は相互作用の中にある。.

Low-EユニットはNFRCラベルに適合している可能性があります。ビニールサイディングパネルは、その仕様に適合しているかもしれない。建築業者はその両方をきれいに施工しているかもしれない。そして3月になり、太陽の角度が変わり、気圧が断熱ガラスユニットの表面形状を微妙に変化させ、隣家の壁が午後1時40分に集中光線を3週間受け続けるようになる。.

それはマジックではない。リスクモデルを見落としたのだ。.

Low-E窓の反射が熱問題になる理由

Low-Eガラスは効率ガラスとして住宅所有者に販売された。その通りだ。しかし、効率は潔白ではない。.

エネルギー省は、日射熱取得率（Solar Heat Gain Coefficient、SHGC）を、窓、ドア、天窓から入る日射のうち、直接透過するか、吸収されて熱として放出される割合と定義している。一般的にSHGCが低いほど、室内に伝わる太陽熱が少なく、遮光性が高いことを意味する。.

室内に入らない熱は消滅しない。コーティングの積み重ね、ガラス板の形状、外壁の角度、周囲の素材によって、そのエネルギーの一部は外側に反射される。ガラスがわずかでも凹んでいると、平らな鏡というより、弱い太陽光集光鏡のようになる。.

誰もが覚えている大きな商業的事例は、ロンドンの20フェンチャーチ・ストリート、「ウォーキー・トーキー」ビルである。ロイター通信は2013年、タワーから反射する強烈な太陽光が駐車中のジャガーの部品をゆがませたと報じた。.

それは超高層ビルだった。住宅のガラスはより小さいが、故障のメカニズムはエキゾチックなものではない。.

そして、デスバレーの天候は必要ない。アリゾナ、カリフォルニア、フロリダ、メイン、ニューハンプシャーの各州が記録的な暖かさであった。暖かい環境条件は、“迷惑なまぶしさ ”から “物質的な歪み ”までの距離を縮める。”

最も負ける可能性の高い素材

ビニールサイディングが最も注目されるのは、目に見えて失敗するからだ。波打つ。波打つ。住宅所有者が業者を呼ぶ前にあらゆる角度から写真を撮る、あの病的な溶けたパネルのような外観を作り出してしまうのだ。.

カーディナル・ガラスのビニールサイディングの歪みに関する技術情報では、LBNLの報告書によると、ビニールサイディングの熱変形温度は142°Fから192°Fで、平均歪み温度は166°Fである。.

なぜなら、165°Fは神話上の工業用温度ではないからだ。暗い外面、直射日光、弱い風、反射光は、保証部門が認めるよりも早く到達する可能性がある。.

ポリマーエクステリア製品協会は、日射反射ガイダンスの中で、集中日射による被害はまれではあるが実際にあるとし、窓への、あるいは窓とサイディングの間の日射経路を遮断することを推奨している。また、コップ、バッグ、プールのカバー、車の部品、塗装面、杉板など、サイディング以外の素材にも被害が及ぶ可能性があるとしている。.

実際のリストはもっと長い。私はこれらをリスク材料として扱う：

特殊ガラスを使用するプロジェクトでは、加工だけでなく現場での露出を理解しているサプライヤーとの早期の調整が望ましいのはこのためだ。例えば カスタム・プロジェクト・ガラス加工, 厚さ、サイズ、リードタイムだけでなく、太陽方位、反射率、エッジの品質、コーティングの位置、近くのクラッド、予想される反射ゾーンも含めて話し合う必要がある。.

業界の小さな責任ループ

住宅所有者が遅すぎることに気づくのはここからだ。.

サイディングメーカーは、製品が異常な熱にさらされたと言うかもしれない。ガラスメーカーは定格通りの性能だと言うかもしれない。施工業者は、図面には反射の問題は記されていなかったと言うかもしれない。施工業者は隣家の窓のせいにするかもしれない。隣人は、「私はあなたの壁に向けて太陽を照らしたのではない」と言うかもしれない。“

そして家の所有者は、窓から溶けたビニールサイディングと修理代を抱えて立ち尽くす。.

ポリマー・エクステリア・プロダクツ協会は、保証条件はさまざまだが、不自然に集中した太陽光など、過度または乱暴な条件による損傷は、一般的に通常の保証範囲外であると指摘している。これは業界用語で、「自分が引き起こした問題でなくても、自分の責任になる場合がある」という意味です。.

私はその答えが好きではない。しかし、それが現実なのだ。.

このような理由から、建築チームは、反射ガラスの破損を単なる施工後の顧客サービスの迷惑行為であるかのように装うのはやめるべきである。特に、ビニール、PVC、芝、合成デッキ、暗いトリム、密集したゼロ・ロット・ラインの住宅などの近くで反射Low-Eガラスを使用するプロジェクトでは、建設前審査に属するものである。.

内装ガラス・パッケージ、シャワー・パーティション、カーブ・パネル、特殊な建築作品に関わる仕事であれば、同じ考え方が適用される。美しい 研磨エッジフラット強化ガラス は、熱的・光学的環境の一部として議論されるべきであり、発注書上の切り離された物体として議論されるべきではない。.

反射ガラスは火災を引き起こすか？

この違いは重要だ。.

ポリマー外装製品協会は、ビニル・サイディングの発火温度は約720°Fから750°Fであり、極端な集中太陽光のケースでも報告されている温度をはるかに上回ると述べている。また、反射太陽光の歪みはビニルの形状を変えるが、ダイオキシンの生成に必要な燃焼条件を作り出すことはないと付け加えている。.

つまり、通常のリスクは変形であって、直火ではない。.

しかし、それが偽りの慰めになってはならない。材料が発火しなくても、クレーム、交換作業、近隣との紛争、欠陥の申し立てが発生する。商業施設や集合住宅のプロジェクトでは、外装仕上げを焦がすようなファサードは、火災になるずっと前に風評被害になりかねない。.

私はここで単刀直入な意見を持っている：「おそらく燃えないだろう」というのはひどい設計基準だ。.

曲面ガラス、弓形ガラス、複層ガラスが尊重される理由

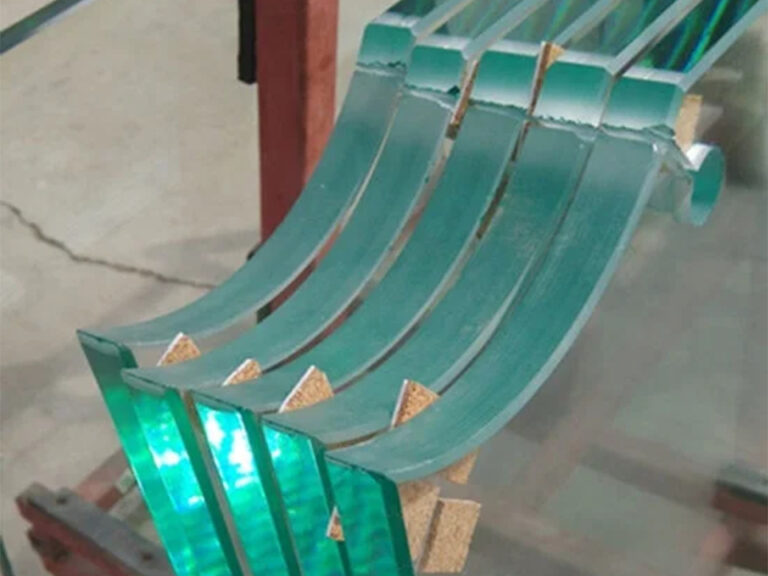

平らなガラスは反射する。曲面ガラスは集光する。.

断熱ガラス・ユニットは、温度、高度、製造条件、圧力差によってわずかな凹凸が生じることがある。肉眼では気づかないかもしれません。サイディングは気づきます。.

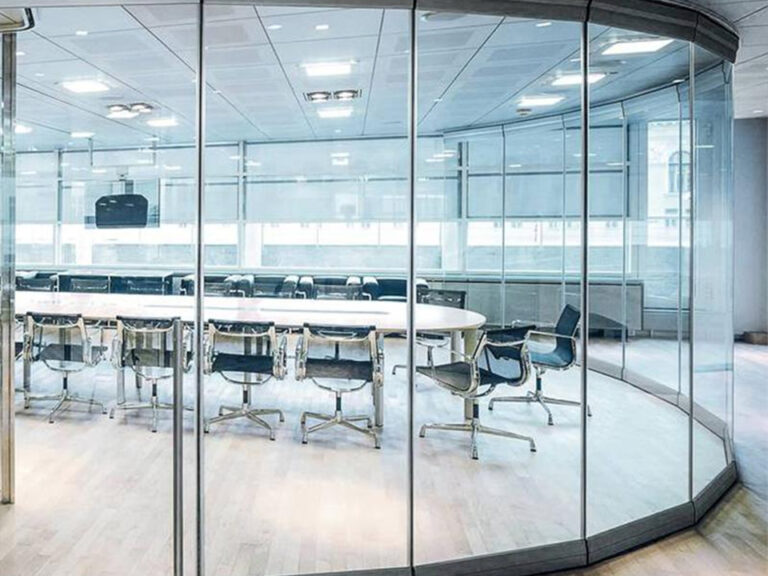

だからこそ、曲面シャワーガラス、手すりガラス、防犯合わせガラス、スマート・ガラス・パーティションは、異なる販売名の交換可能な長方形として扱うべきではありません。形状、コーティング、位置、露出が重要なのです。.

ご注文の場合 カスタムラジアスカーブシャワーガラス, 反射は近隣のサイディングの問題ではないかもしれないが、曲率は依然として光の振る舞いを変える。もし 高セキュリティ合わせガラス 外装または半外装の露出したゾーンでは、中間膜、日射吸収、エッジの安定性、熱暴露についてお尋ねください。プロジェクトに以下が含まれる場合 パーティション用スマートガラス, プライバシーの保護が太陽熱の反射について有益なことを教えてくれるとは思わないでください。.

異なる問題。同じ規律だ。.

推測せずに太陽反射のダメージを調査する方法

最初の過ちは、梁を特定する前に損傷した材料を取り替えてしまうことだ。.

そんなことをしてはいけない。.

適切な調査は、反射の時間、方向、材質、温度、季節を記録する必要がある。損傷パターンは通常、動く円弧、明るいホットスポット、同じ時間帯に繰り返される露出、グリル、コンプレッサー、乾燥機の吹き出し口など通常の熱源とは一致しない歪みなどを物語る。.

私が使う現場のチェックリストはこうだ：

ガラス部品が棚、ガード、手すり、間仕切り、露出した建築要素として使用されている場合、私はエッジ仕上げと熱暴露についても記録します。熱勾配は弱いエッジを罰します。そこで 棚用強化ガラス は、静的な荷重や視覚的な明瞭さだけでなく、実際の使用条件を念頭に置いて規定されなければならない。.

予防議論ではなくビームを止めろ

最も効果的な修正はつまらない。それはいいことだ。.

スクリーン、エクステリアシェード、オーニング、樹木、トレリス、プロジェクションフィン、メーカーが承認した無反射フィルム、表面の代用はすべて有効である。ガラスとサイディングのどちらが “悪い ”かという哲学的な議論に勝つことが目的ではない。ビームが脆弱な素材に到達する前に、ビームを遮り、拡散させ、あるいは方向転換させることである。.

ポリマー外装製品協会では、戦略的な植栽、サンシェード、反射エネルギーを抑える遮蔽物など、窓への、あるいは窓とサイディングの間の日光の通り道を遮ることを推奨している。.

私のヒエラルキーはシンプルだ：

ひとつ警告がある。ガラスメーカーの保証と熱応力限界を確認せずに、断熱ガラスに適当なアフターマーケット・フィルムを貼ってはいけないということだ。その “解決策 ”が第2のクレームを生むのを見たことがある。.

建設業者、建築家、ガラス・バイヤーのためのスペック・レッスン

市場が求めているのは、高性能ガラス、スリムな外形、暗い外装、狭い敷地、人工芝、メンテナンスの少ない外装である。この組み合わせは結果をもたらす。.

そうはっきり言うべきだ。.

反射ガラスの損傷はLow-E窓に対する反論ではない。怠惰な仕様に対する反論である。正しい質問は、“太陽光の反射で材料が溶けるか？”ではない。正しい質問は、“このガラスは何を反射するのか、ビームはどこに到達するのか、どの時期に、どのような材料がそこにあるのか ”である。”

建設業者にとっては、近隣のファサードや外装仕上げと照らし合わせて立面図を見直すことを意味する。建築家にとっては、反射率を後付けではなく、設計の変数として扱うということです。サプライヤーにとっては、ガラスを見積もる前に、より適切な質問をするということである。住宅所有者にとっては、サイディングを張り替える前に梁の写真を撮ることである。.

そして、「エネルギー効率」を一言で美徳として売り込む人たちへ：トレードオフを隠すのはやめよう。.

よくある質問

太陽光の反射で素材が溶ける？

太陽光の反射は、その素材の熱耐性を超えるほど長い時間、反射した太陽光が傷つきやすい表面に熱を集中させると、素材を溶かしたり、軟化させたり、ゆがませたり、変色させたりします。最も一般的な不具合は、Low-E窓の集光反射にさらされたビニールサイディング、PVCトリム、人工芝、車両用プラスチック、塗装面、その他のポリマーです。.

平たく言えば、ガラスはトーチのように材料を溶かすのではない。太陽エネルギーを小さなゾーンに振り向けるのだ。そのゾーンが十分に速く熱を逃がすことができなければ、素材は変形する。.

窓の反射による損傷とは？

窓の反射による損傷は、太陽光がガラスに反射し、安全な性能範囲を超えて他の表面を加熱することによって生じる物的損害である。通常、反射ガラス、Low-E複層ガラス、湾曲した窓ガラス、わずかに反った窓ガラス、ビニールサイディング、芝、プラスチックトリム、コーティングなど熱に敏感な素材が近くにある場合に起こります。.

ダメージは波打ち、座屈、溶融、変色、収縮、局所的な反りとして現れることが多い。太陽の角度が変化するため、1年のうち特定の週だけに起こることもある。.

Low-E窓の反射は、必ずビニールサイディングを溶かすのですか？

というのも、ガラスの角度、窓ガラスの曲率、距離、対象素材、色、空気の流れ、季節、照射時間などの条件が揃わなければならないからだ。しかし、これらの条件が揃った場合、ビニールサイディングは意外なほど手の届く温度で歪んでしまう。.

そのため、同じ住宅でも性能が異なることがあるのだ。ある壁には無害なグレア。ある壁には無害な照り返しが、別の壁にはちょうど悪いタイミングで集中した照り返しが照射される。.

反射ガラスの損傷は保証の対象になりますか？

反射ガラスの損傷は、標準的なサイディングの保証ではカバーされないことが多い。これは、メーカーが集中的な太陽光を、通常の天候による暴露ではなく、異常な外部熱源として分類する場合があるためである。また、ガラス保証は、窓が定格性能基準を満たしており、製造上の欠陥が証明されない場合、その責任を否定することもある。.

これは、保険と保証のギャップである。タイムスタンプ、赤外線温度測定値、ソース・ウィンドウの写真、季節ごとのビーム・トラッキングなどが重要である。.

サイディングを溶かす窓のまぶしさを防ぐには？

サイディングが溶けるのを防ぐには、窓からの反射光が傷つきやすい表面に当たる前に、反射光を遮断、拡散、方向転換する必要があります。実用的な対策としては、ソーラースクリーン、オーニング、承認されたウィンドウ・フィルム、樹木、トレリス、日陰の構造物、あるいは対象となる表面を局所的な熱に耐性のある素材に置き換えることなどがあります。.

最も安価な対策は、通常、梁の発生源にスクリーンやシェードを設置することだ。最も高くつくのは、梁を無視して傷んだサイディングを何度も張り替えることだ。.

強化ガラスや合わせガラスは日射反射を防ぐことができますか？

強化ガラスや合わせガラスは、強度や安全性能と反射挙動は異なるため、日射反射による損傷を自動的に防ぐことはできない。強度や安全性能と反射挙動は異なるからである。ガラス製品は強度が高く、規格に適合し、よく製造されていても、誤った方向や敷地条件下では熱に敏感な表面に太陽光を反射することがある。.

そのため、仕様には厚みや破損の有無だけでなく、コーティング、SHGC、可視反射率、曲率、設置角度、近隣の素材、季節ごとの日照経路などを含める必要がある。.

最後の言葉反省を設計負荷のように扱う

窓の反射による損傷は怪談ではない。顧客の苦情を装った設計上の負荷なのだ。.

ガラスを指定、購入、交換する場合、最初の会話に反射の質問を持ち込む。太陽はどこに行くのか。窓の向かい側に何があるか聞いてください。ビニール、塩ビ、芝、濃い色のペンキ、車、木などが反射の経路に入るかどうかを聞く。そして、プロジェクトが当てずっぽうではなく、加工ガラスを必要とする場合は、次のような話し合いができるサプライヤーから始めましょう。 工場直送カスタム・プロジェクト・ガラス コモディティ・ペインではなく、パフォーマンス・コンポーネントとして。.
