より安全なオーバーヘッド・グレージングを公共プロジェクトに採用

ガラスは穏やかに見える。リスクはない。.

あるプロジェクトチームがキャノピーのモックアップのフリット密度について45分も議論し、放射性降下物の挙動については90秒ほど議論しているのを見たことがある。.

それが引っかかった。.

というのも、公共の場に面したプロジェクトの頭上のグレージングは、単なる “素敵な日光 ”ではないからだ。それは、人の頭上、入場待ちの列、乳母車、警備の列、配送ゾーン、エクステリア家具、そして太陽の角度が可愛くなれば、集中的な熱を嫌う素材の上に置かれる、負荷のかかるアセンブリなのだ。私たちは、危険なのは破損だけだと思い込んでいる。そうではない。.

これが醜い真実だ： 窓の反射による損傷 は、ファサードリスクの問題として扱われるべきなのに、いまだに奇妙な住宅用サイディングの問題のように扱われている。同じ物理学。同じ物理学。.

ロイター通信は、ロンドンで悪名高いフェンチャーチ・ストリート20番地の事件を取り上げた。凹んだファサードが太陽光を強く反射し、ジャガーの部品を溶かし、店舗資材を損傷させ、建物を「ウォーキー・スコーチー」伝説に押し上げたのだ。建築家は笑った。保険会社は笑わなかった。その後、このタワーには水平フィンが取り付けられ、梁の通り道が緩和された。オリジナルのケース報道はこちら： ロンドンの自動車溶融超高層ビルがカーバンクル杯で優勝.

いや、それは単なる不運ではなかった。.

反射ガラスの問題点

しかし、「Low-Eだから効率がいい」という通常の会議室での文章は、危険なほど不完全である。.

Low-Eコーティングは、太陽エネルギーが外側に反射される量も変えながら、ユニットを通しての熱伝達を減らすことができます。二重窓ガラスがたわんだり、圧力差によってわずかな凹みを形成したりすると、特に冬やショルダーシーズンの低い日射角度では、反射がホットスポットになる可能性があります。特に冬やショルダーシーズンの低い日射角度では、反射がきつくなり、ホットスポットになることがある。.

悪い癖だ。.

二重窓のLow-E窓に関するNAHBのレポートによると、通常のビニールサイディングは160-165°Fあたりで軟化し始めるが、Low-Eユニットからの反射熱は200°F以上で測定されている。また、透明ガラスは太陽エネルギーを10%反射するのに対し、Low-Eガラスは30-50%反射するとしている。ソースを読む 二重窓のLow-E窓から反射する太陽光.

だから、“太陽光の反射で素材は溶けるのか？”と聞かれたら、私の答えは簡単だ。.

はい。簡単にね。.

特に、受光面が黒っぽいPVC、ビニール、TPO、EPDM、複合デッキ、人工芝、粉体塗装のトリム、看板、ガスケットのストック、あるいは3月の午後2時20分に反射ビームがちょうど着地する場所に置かれた不運な黒いプランターボックスの場合はなおさらだ。.

公共性の高いプロジェクトは住宅ローン控除を受けられない

バックヤードのサイディングのクレームは迷惑だ。公共施設のキャノピーの故障は違う。.

私は率直に言って、建築家が反省リスクを過小評価していると考えている。なぜなら、失敗が現実的な完成後に現れるのが普通で、皆が移動し、レンダリングがアーカイブされ、請負業者はすでに別の火と戦っているからだ。そして写真が届く。ゆがんだクラッド、ひび割れたプラスチック、焦げたメンブレン、煮えたぎったシーリング材、窓から溶けたビニールサイディング、怒れるオーナー。いつものことだ。.

消費者製品安全委員会はかつて、反射性の屋根ガラスや天窓が杉板や杮板（こけらいた）に燃え移る危険性があるとして、約6,000台のサンルームのリコールを発表した。火災は4件報告されている。屋根下地、屋根板、壁......その被害は理論的なものではなかった。これがリコールの内容だ： CPSC、フォーシーズンズ、カーディナルIG社サンルーム屋根ガラス修理のリコールを発表.

そのため、学校の入り口、小売店のギャラリア、市民ロビー、病院のドロップオフ、交通機関のシェルターなどの頭上のグレージングには、“強化IGUの規定値 ”以上のものが必要なのです。”

疑惑が必要なのだ。.

強化型Low-E IGU “を意味ありげに書くのはやめよう

“強化型Low-E IGU”

あの音は嫌いだ。.

強化ガラスが悪いからではない。Low-Eが悪いからでもない。このフレーズは通常、考えるための代用品だからだ。どのプライ？どのコーティング面？どんなSHGC？外部反射率は？中間膜は？どのようなエッジバイトか？支持条件は？傾斜は？風雪荷重は？ユニットが壊れるとどうなるか？反射ビームは何に当たるのか？

誰もDDでそのすべてに答えようとはしない。そして、それは提出印と偽りの確信を持って、CAに上陸する。.

ソーラーコントロールがドライバーの場合は、次のような意図的なアセンブリーを使用する。 カスタム・ソーラー・コントロール低E複層ガラス で、実際の性能を指定する：SHGC、VLT、U値、外部反射率、コーティング位置、スペーサーシステム、ガス充填、ガラス厚、ラミネート安全層。.

そして、エネルギーモデルが安全審査をいじめるようなことがあってはならない。私はそれを見てきた。あるプロジェクトが冷房負荷の低減を追い求め、光沢のあるコーティングに着地した後、反射したエネルギーが暗い金属や看板、あるいは熱の会話に招かれなかった隣のファサードパネルに向けられていないかどうかを誰も尋ねない。.

オーバーヘッド・グレージング、リテンションは虚勢に勝る

これも不評な意見だが、人は強さを過剰にロマンティックに表現する。.

強度は提出書類においてセクシーである。保持力とは、割れたガラスが風化しないようにすることである。.

オーバーヘッド・グレージングにとって、問題は “荷重に耐えられるか？”だけではない。問題は “破損した後にどうなるか？”である。モノリシックな強化ガラスは確かに小さな粒子に割れるかもしれないが、頭上から落ちてくる粒子は頭上から落ちてくることに変わりはない。合わせガラスは破壊モードを変えます。中間膜が破片を保持し、時間を稼ぎ、メンテナンス・チームに被災地以外の何かを与える。.

STRUCTUREの2024年IBCのガラスの変更に関する考察では、合わせ強化ガラスと合わせ熱強化ガラスはガラス・ガードのすべての設置条件下で構造的に適切なものとして扱われ、一方、単層完全強化ガラスは落下物リスクが制御される狭い許容使用ケースであると指摘している。ガラスコードに関する議論はこちら： 2024 IBC構造上の重要な変更-パート8.

用途は違っても教訓は同じ：ブレークパターンと公共の安全を混同してはならない。.

よりクリーンで安全なオーバーヘッド仕様にするには、私なら次のようにする。 透明強化合わせガラス ここでは強度と保持力の両方が重要である。もしオーナーがグリーン・エッジ・ティントにアレルギーを持つ場合、そして多くの高級小売店や市民のクライアントがそうである。 超クリア合わせガラス を稼ぐ。.

反射防止は「色合いを整える」だけではない“

しかし、ティントはガムテープのように眩しさに投げつけられる。.

着色ライトは、目に見えるまぶしさを軽減するかもしれない。良いことだ。しかし、ガラスの組成、コーティングの積み重ね、吸収、熱の蓄積、フレームの影によっては、熱応力のリスクを高める可能性もある。それは理論ではなく、エッジクラックやシール応力、あるいは誰も予算化しなかった熱割れの検死として現れるような、つまらない失敗なのだ。.

用途 ファサード用工場直接着色ガラス グレアコントロール、視覚的な均一性、外観のコントロールが必要な場合に。ただ、「着色」という言葉で話を終わらせないでください。.

数字を聞く外部反射率。SHGC。VLT。吸収率。コーティング表面。熱強化対強化。ラミネート・インナーライト対ラミネート・アウターライト。ガス充填。スペーサーエッジバイト。支持角度。.

そう、面倒なんだ。.

それが仕事だ。.

セキュリティ・レイヤー良いガラスを悪いフレームに固定しない

公共の場に面したプロジェクトでは、グレージングは日差しや破損に対応するだけではありません。セキュリティラインの一部でもある。.

学校裁判所交通結節点警察施設注目度の高い小売店政府の出入り口強制進入の遅延、爆風への暴露、敵対的衝撃のリスクが部屋に入り込むと、仕様は急速に変化する。.

ガラスマガジンの2024年のFGIAの報道では、防犯グレージングはライトだけではありません。この記事はまた、ASTM F3561について、銃撃テロをシミュレートした後の強行突入抵抗についても論じている。以下はその記事である： FGIA、安全性を重視したフェネストレーションとグレージング製品をカバー.

そこで 耐風ファサードガラス オーナーが、脅威のモデルを搭載できない繊細なマリオンのプロファイルに惚れ込んだ後ではなく、早い段階で会話に加わること。.

より安全なオーバーヘッドの構築は、単なるガラスではない。ガラス＋中間膜＋フレーム＋アンカー＋排水＋アクセス＋メンテナンスプランだ。そのひとつを欠けば、組み立ては安全性を装っていることになる。.

アルゴン、ディフレクション、エッジのディテールを無視するな

虫歯は重要だ。.

コーティングというと賢そうに聞こえるので、人々はコーティングの話をしたがる。しかし、密閉されたIGUの挙動（気圧、高度、温度変化、キャビティ幅、スペーサーの硬さ、ガラス板の厚さ）は、ガラスを微妙なたわみに追い込むことがある。微妙なたわみで十分なのだ。わずかな凹みは、反射した太陽光をビームとして集束させ、暗い受光面を非常に不幸にする。.

熱的性能がブリーフの一部である場合、, アルゴン充填複層ガラス・ユニット はU値性能の向上に役立つかもしれないが、それでもプロジェクトチームには、特に傾斜のある場所や頭上に設置する場合は、たわみの挙動や反射形状を見直すことを望む。.

スペックは買い物リストのように読むべきではない。管理されたシステムのように読むべきだ。.

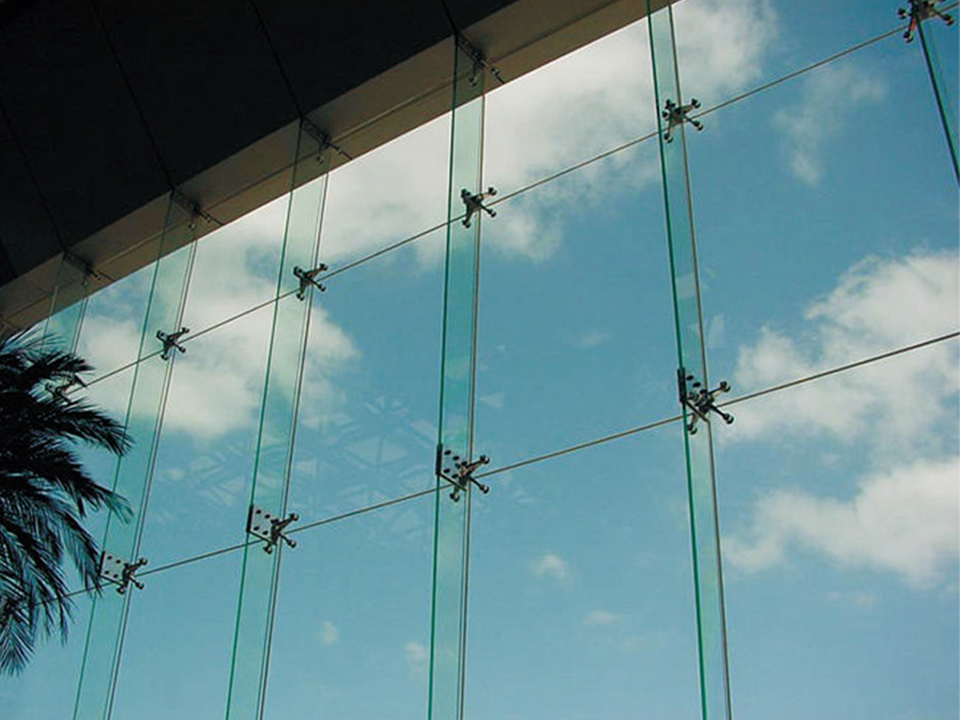

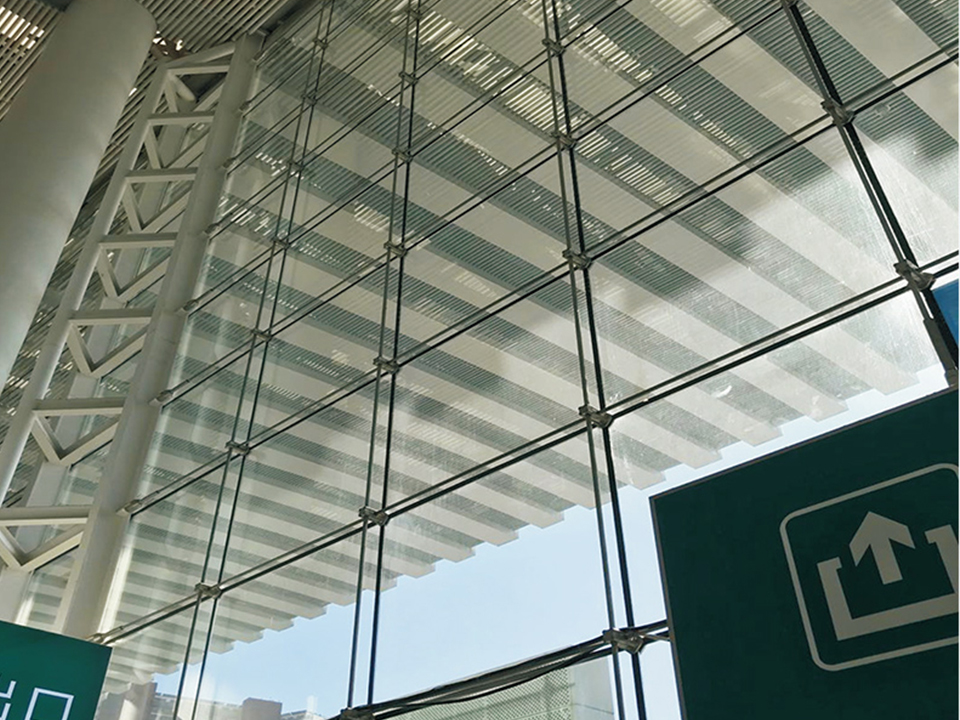

公共の場に面したオーバーヘッド・グレージングのビルドアップ比較

私が実際に信じる仕様言語

書くな：“必要に応じて安全ガラス”

組み立てを書く。.

合わせ安全ガラス。銘板の厚さ中間膜のタイプ。熱強化または強化プライ。必要に応じてヒートソーク試験。SHGC、VLT、U値、外部反射率、コーティング位置の公表。傾斜グレージングの適合性セッティングブロック噛み合わせ排水フレームの適合性メンテナンスアクセス熱応力の見直し反射リスクの検討.

そう、長くなった。いいね。.

受信面のスキャンも含めて。本気です。敷地の平面図と立面図を歩き、近くのビニール、PVC、EPDM、TPO、人工芝、塗装された黒い金属、複合ボード、看板、メンブレン、駐車車両ゾーン、歩行者用家具を特定する。反射ビームの経路がこれらのいずれかにかかる場合は、入札前に解決してください。.

溶けた写真のメールの後ではダメだ。.

よくある質問

太陽光の反射で素材が溶ける？

ガラスの形状、コーティングの反射率、太陽の角度、距離、受光面の吸収率などが組み合わさり、素材の軟化点以上に熱が集中すると、太陽光の反射で素材が溶けたり変形したりすることがある。通常のグレードのサイディングは160～165°Fあたりから軟化が始まるため、ビニールサイディングがよく引き合いに出される。.

公共の場に面したプロジェクトで、最も安全なオーバーヘッド・グレージングとは？

ほとんどの公共施設向けプロジェクトで最も安全なオーバーヘッド・グレージングは、試験済みの合わせガラスで、多くの場合、適合するフレーム内に熱強化ガラスや合わせ強化ガラスを組み込んだものです。中間膜は、割れたガラスを保持し、居住エリア上への落下物のリスクを軽減すると同時に、設計された日射制御、遮音、熱性能を可能にするからです。フレームとアンカレッジはガラスの性能に適合していなければならない。.

Low-E窓の反射は、透明ガラスよりもダメージが大きいのでしょうか？

Low-E窓の反射は、複層ガラスユニットが凹型になり太陽光が集光されると、コーティングが透明ガラスよりも太陽エネルギーを外側に反射する可能性があるため、損傷リスクを高める可能性があるが、この危険はLow-Eコーティング単独ではなく、完全な光学的セットアップに起因するものである。Low-Eは反射経路の見直しが必要な性能ツールとして扱う。.

窓から溶けたビニールサイディングを防ぐには？

窓からのビニールサイディングの溶融を防ぐには、外付けのスクリーン、遮光、異なる光学ガラス、慎重な向き、艶消しまたは温度の高い隣接素材、公共の歩道や近隣のファサードが反射経路にある場合の模擬分析などを用いて、集光された反射太陽光が脆弱な被覆材に到達する前に減少させます。破損したサイディングだけを取り替えても、たいていは同じ不具合が繰り返される。.

オーバーヘッド・グレージングは強化ガラスにすべきか、それともラミネート加工にすべきか？

強化ガラスだけの場合、割れた破片が居住区域に落下する可能性があるが、合わせ安全ガラスは中間膜が割れた破片を保持できるため、通常より安全な仕様である。強化ガラスのみの場合、ガラスが割れて居住区域に落下する可能性がある。.

失敗談のないきれいなグラスを買うのはやめよう

多くの公共用グレージング・パッケージは、美観に安全性を添えて売られている。.

それは逆だ。.

オーバーヘッド・グレージングを承認する前に、意地悪な質問をする。どこで割れるのか？どこに着地するのか？どこで反射するのか？何を暖めるのか？7月だけでなく3月に何が起こるのか？IGUが曲がったらどうなるのか？保守員が故障した照明に手が届かなくなったらどうなるのか？クレームは誰のもの？

より安全な一般向けの作品については、レンダリングではなく、ビルドアップから始める。 カスタム・ソーラー・コントロール低E複層ガラス, ラミネート加工された安全性を比較する 透明強化合わせガラス, を持参すること。 耐風ファサードガラス プロジェクト・プロフィールが要求する場合、早期にスコープに入れる。.
