ある施主が、見た目はきれいなアルミニウム製の窓を指さして「素晴らしい」と称賛するのを目にしたことがある。しかし、その窓のガラス嵌め込み部は浅すぎ、排水システムは機能不全に陥りかけており、設置用ブロックはずれており、提案されている複層ガラスシステムは、単純な省エネ改修を水管理対策へと変えてしまいそうな状況だった。 軽量アルミニウムではなく、ガラスこそが熱を逃がしている原因であるのに、なぜ機能している開口部を解体するために費用を払う必要があるのでしょうか？
その懸念はもっともです。さらに、それは危険でもあります。.
店舗の窓をIGU（複層ガラス）に改修する際の基本は、単板ガラスや耐久性の低い旧式のガラスを撤去し、最新の複層ガラスシステムを導入することです。これにより、既存の店舗構造を維持し、建物の全面的な建て替えを回避しつつ、U値、SHGC、遮音性能、結露防止性能、および居住者の快適性を向上させることができます。 営業会議では、誰もが笑顔を見せる。現場では、構造がすべてを決める。.
IGUの改修は、「単にガラスを厚くする」だけのものではありません。これは、古い店舗のファサード構造内部におけるシステムレベルの改修工事です。.
一般的な伝統的な店舗のファサードには、1/4インチの単板ガラス（場合によっては6 mmの強化ガラス）が使用されており、スリムな研磨ポケットを備えた軽量アルミニウムの枠で固定されていることがあります。 現代的な商業用複層ガラス（IGU）は、一般的に1インチの厚さであり、多くの場合、6 mmのガラス＋12 mmの空気層＋6 mmのガラスという構成で、表面には# 2または# 3のLow-Eコーティングが施され、 シリコーンまたはPIBを主シール材とし、二次構造用シーラント、乾燥剤充填スペーサー、指定があればアルゴンガス充填、そして予算が許せばウォームエッジスペーサーが採用されます。.
それにより質量が増します。側面の厚みもさらに増します。停止時の不安感も増します。排水に対する影響もはるかに大きくなります。.
そしてもちろん、ここが不十分な見積もりの落とし穴です。こうした見積もりは、開口部の幅のみを決定し、ポケットの深さは考慮しません。ガラスについては概算で済ませ、枠については無視しています。.
実店舗のガラス改修は、詳細な調査から始まります。調査項目には、枠の形状、ポケットの深さ、ガスケットの種類、枠の断面形状、排水路、敷居の状態、ボルトの腐食、既存の固定具、ガラスの嵌め込み状態、エッジのクリアランス、そして視線を「モンスター」のような不自然な図面に変えることなく、枠にアダプターを取り付けることが可能かどうかなどが含まれます。.
正直なところ、問題は金だ。.
構造全体の交換を行う場合、軽量アルミニウムフレームの撤去、周囲の仕上げ材への影響、シーラー目地の破損に加え、スタッコ、石積み、タイル、乾式壁、看板、セキュリティ回路、入退室管理装置、室内ブラインド、およびテナントの業務に支障をきたすリスクが生じます。 小売店、医療施設、銀行、飲食店、および路面店の商業スペースの場合、営業停止による損失は、ガラス自体の費用を上回る可能性があります。.
IGUの改修は、魅力的な中間策です。枠をそのまま活用し、ガラス部分をアップグレードすることで、熱伝達を低減し、居住者の快適性を向上させます。最適なコーティングにより反射光を低減し、外観も維持します。.
しかし、意外な要素となっているのが規制による圧力だ。炭素規制、電力監査、情報開示プログラム、あるいは賃貸契約に基づくESG報告が導入されている都市では、店舗を数週間も休業させる必要のない外皮改修が、所有者に迫られている。2024年の「コンフォーミティ時代」は、その風潮を一変させた。 外観はもはや単なる視覚的な資産ではなく、運営コストのデータの一部となっている。.
そのため、工業用建物のガラス張りの改修工事は、「大幅な改善」から「保全を目的とした設備投資計画」へとその位置づけが変化しつつある。“
率直に言って、望ましくない点を指摘しておきます。多くのショップのフレームワークは保存すべきではありません。.
サッシ枠が反っていたり、酸化していたり、サイズが小さすぎたり、固定が不十分だったり、窓台部の接合部から水が滴っていたり、排水口が欠けていたり、あるいは長年にわたって塗られたシーラーで覆われていたりする場合、複層ガラスへの後付け改修は、腐食した軽量アルミニウムに口紅を塗るようなものです。ガラス自体の見た目は確かに格段に良くなるでしょう。しかし、構造そのものの状態が改善されるかどうかは定かではありません。.
以下は、私が改修コースを信頼する前に確認しているチェックリストです：
| 実現可能性項目 | パスに関する問題 | 赤旗 | なぜ重要なのか |
|---|---|---|---|
| ポケットの深さの仕上げ | IGU、ガスケット、バイト、および側方クリアランスを確保できる十分なスペース | アダプターなしの1/4インチガラスポケット講座 | 複層ガラスの交換が物理的に可能かどうかを判断する |
| フレームの位置決め | 直角、垂直、しっかり固定 | ギザギザの縁、ねじれた縦枠 | IGUは、端部の応力や不均等な支持を嫌う |
| 排水 | 水切り溝と傾斜した窓台通路 | 詰まった排水口、濡れたガラス枠のくぼみ | 滞留した水は、シールや室内の仕上げ材に悪影響を及ぼします |
| アンカレッジ | 締結部品に損傷はなく、著しい錆も見られない | 緩やかな境界枠組み | はるかに重い複層ガラスには、確実な荷重伝達が不可欠です |
| 熱的習性 | 経営者は、軽量アルミニウムが依然として架け橋としての役割を果たし続けていることを理解している | 「新窓の省エネ性能」に関する保険金請求“ | ガラスは改良されているが、古い鋼材は依然として熱を伝導する |
| コードと安全性 | 必要に応じて強化ガラスまたは合わせガラスを採用 | ドアや危険な場所に、不適切な安全・防犯用ガラスが使用されている | どんな時でも、責任感がルックスに勝る |
| ルックコントロール | モックアップの承認 | 不平等、色の変化について | 近隣のペインでは、安価なオプションが提示されます |
フレームワーク全体の交換に最適な代替案は、最も安価なものではない。それは、評価試験、風雨、熱サイクル、そして居住者による問題に耐えうるものである。.
仕様書に「1インチのシールドガラス、Low-E」などと記載してはならない。それは素人じみた行為だ。.
機能的なIGUの改修仕様書には、ユニットの総厚さ、ガラスの密度、層の位置、U値、SHGC、可視光透過率、外側反射率、スペーサーの種類、充填ガス、安全処理、側面除去要件、シーラーの適合性、保証期間、および製造上の耐性を明記すべきである。 商業プロジェクトの場合、IGUの強度に関するASTM E2190への準拠、および噛み合わせ部、ポケット、ブロック、シム、ストッパー、排水口などを明示したプロジェクト固有の施工図も必要です。.
仕上げの選定に関する問題。理論上は優れた性能を発揮する低放射率（Low-E）製品であっても、反射率、色、または日陰の形成を無視してしまうと、道路に面した外観では不自然に見えることがあります。小売店舗用のガラスについては、特に商品陳列、夜間の視認性、テナントのブランディングといった点が重要となる場合、私は理論上の最適効率よりも、反射率を適切に制御した製品を選ぶことがよくあります。ここで重要なのは カスタマイズされた大量生産の低反射コーティングガラス を稼ぐ。.
「ガラスならどこでも同じ」という考え方は捨ててください。西向きのレストラン、銀行のロビー、薬局の店先、そして高級小売店の外観では、それぞれ直面する脅威の性質が異なります。.
衝撃や強制侵入、あるいはセキュリティ上重要な開口部については、単に断熱性能の数値だけを追い求めるよりも、複層構造を採用するほうが賢明な場合があります。年に2回も破壊される店舗については、別の対応が必要であり、 合わせガラス製の安全・防犯用窓・ドアガラス その議論に参加する必要がある。.
高所にある屋外エリアや風雨にさらされる場所では、ガラスの強度や自然破損の危険性は決して軽視できない問題です。特に、張り出し部分や公共の歩道に危険が及ぶ可能性がある場所では、熱処理ガラスの選定、硫化ニッケルによるリスク管理、および品質管理に重点を置く必要があります。私は、所有者の方々に以下の点について検討していただきたいと考えています。 超高層ビルのファサード用途向けの熱処理済み強化ガラス 取引を承認する前に、後で誰も守ろうとしないような注文が出されないようにする。.
手順は、正しく行えば疲れ果ててしまうものだ。いいことだ。退屈こそが利益を生む。.
まずは、「一般的な」開口部だけでなく、あらゆる開口部を徹底的に調査してください。店舗の開口部は、時間の経過とともに変化していきます。1998年の写真では同じように見えても、交渉やテナントによる改装、古いドアの交換、過去のガラス修理などの影響で、実際には3つの異なる箇所に問題がある可能性があります。.
次に、構造設計に応じて、内部クィットまたは外部ストップを取り外します。アダプターがすでに作成されていない限り、リサイクル可能なクィットを損傷させないでください。純正のポケットを操作します。噛み合わせを確認します。セットアップブロックを設置する位置を確認します。.
第三に、排水の確認です。ポケットに水を入れて、どこから流れ出るかを確認してください。もし水が流れ出ないなら、そのふりをやめてください。まだガラスプロジェクトは完成していません。まずは骨組みの修復作業が必要です。.
第四に、安全・防犯上のガラス要件を確認します。ドア、サイドライト、危険箇所、大型パネル、耐火仕様の仕切り、および風荷重がかかる箇所などにより、ガラスの構成が変わる場合があります。店舗の正面が耐火構造の建物に接している場合は、早めにその建物に関する協議を行ってください。そのような状況では、, 耐火仕様のカーテンウォール用ガラス これは「体験談」のスタイルに属するものであり、強調された代替要請には当てはまりません。.
第五に、モックアップを注文しましょう。施主が待つのが嫌だとしても構いません。モックアップがあれば、反射率の不一致、ガスケットの嵌合不良、ストッパーの位置に関するトラブル、シーラントによる汚れ、視界の問題などを、工事が「後悔の20回分」になる前に発見できます。.
第六に、適切なガスケット、セッティングブロック、スペーサー、シーラントを使用して設置すること。中性硬化型シリコーン、適切なバッカロッド、清潔な下地、そしてメーカーが承認した互換性は、決して高級品というわけではありません。それらは、10年間も持つアップグレードと、2冬も持たずに故障してしまうものとの違いを左右する要素なのです。.
店舗の窓をIGU（複層ガラス）に改修する場合、フレーム全体の交換に比べて費用を大幅に抑えられる可能性がありますが、その費用差は、施工のしやすさ、ガラスの寸法、アダプターの構造、労働市場の状況、安全ガラス、コーティング、および既存の構造物に補修が必要かどうかによって異なります。.
準備の段階では、通常、経営者が以下の3つの価格区分を過小評価しているのを目にします：
ガラス自体の費用も、総費用の一部に過ぎないかもしれません。強化ガラスを用いた1インチのLow-E複層ガラス（IGU）と、合わせガラスのLow-E複層ガラス、特大サイズの固化複層ガラス、フリット加工されたスパンドレル用複層ガラス、あるいは耐火仕様のインフィルでは、費用がまったく同じとは限りません。不透明な部分を同時に施工する場合、, 不透明な屋外設置用スパンドレルガラスおよびフリットガラス そうすることで、建物に寄せ集めのようなパネルを貼り付けたままにするのではなく、外観の統一感を保つことができます。.

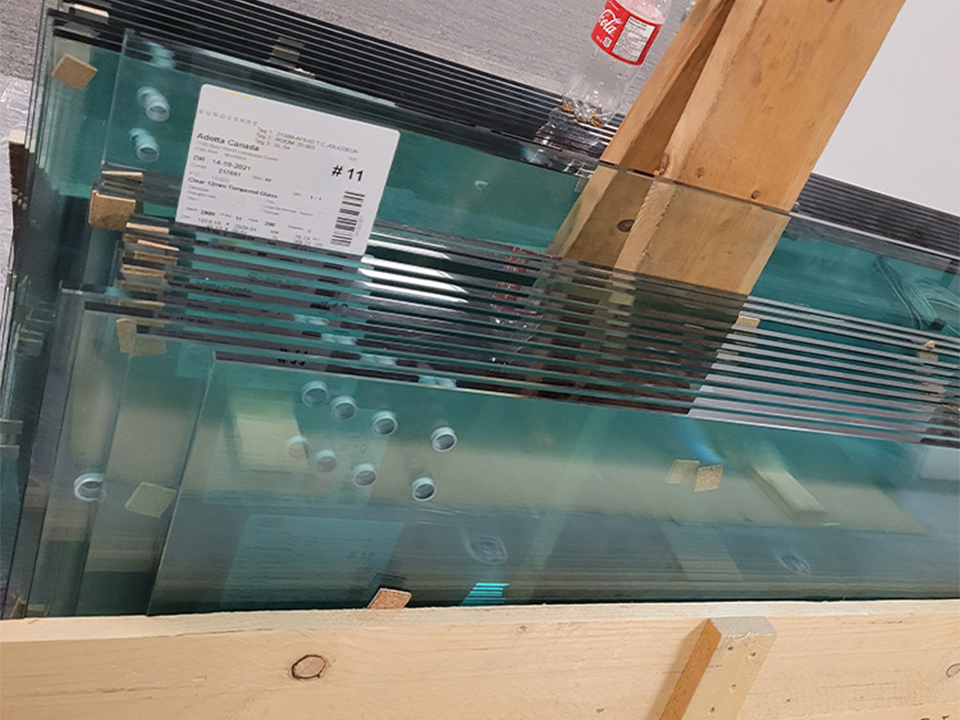

大型パネルの場合、物流が大きな課題となることがあります。梱包、取り扱い、吸引装置、道路へのアクセス、破損時の対応、設置順序などの要素が、予算をあっという間に圧迫してしまう可能性があります。店舗での作業が、カバー部分、入口、および一般に公開されている場所を対象とする場合、, カバー用、工場直送の特大強化ガラス これが重要である理由は、まったく同じ購入上の注意点が当てはまるからです。すなわち、サイズ、熱処理、エッジの品質、そして安全な取り扱いは、製作前にしっかりと確認しておく必要があります。.
| 決定要因 | 店舗フロントからIGUへの改修 | フルフレームの交換 |
|---|---|---|
| 正常範囲 | 構造を保ちながら、ガラスを交換し、ガラス枠の位置を調整する | 構造、支持部材、境界部のシーリング、およびガラスを撤去・交換する |
| 最適な活用例 | 既存の構造物は、直結式で、乾式、アンカー固定されており、十分な深さを有している。 | 既存の構造物に漏れ、錆、破損がある、あるいは容量が不足している |
| 賃借人による中断 | 通常は低い | 通常、より大きい |
| 断熱改修 | ガラス中央部では控えめからしっかりとした仕上がり | 断熱構造を採用すれば、より強度が高まる |
| 無力感 | 従来の軽量アルミニウムフレームは、依然として熱橋となっている | 解体および仕上げ補修のリスクが高まる |
| 水の危険 | 排水を見落とすと高くなる | 新しいシステムが適切に設計されていれば、削減できる |
| 審美的なリスク | 手近なガラスで不平等を覆い隠す | 標高全体が変更された場合のクリーンサー |
| 予算の概要 | 初期費用の削減、現場検証への依存度の高まり | 初期費用が高くなる分、システムのクリーンさが保証される |
| 私の率直な決断 | フレームがそれに見合う価値があるときこそ、スマートだ | フレームワークがすでに有罪であるほうが良い |
このやり方が、私にとって最もイライラさせられるものです。.
販売業者は、ガラス中央部の魅力的なU値を示すことができる。オーナーは「省エネ改修」という話を耳にする。 入居者は、まったく異なる空間を期待する。しかし、既存の軽量アルミニウム製店舗用フレームは、依然として熱断絶されておらず、接合部から雨漏りがし、窓台部分では熱が伝導したままかもしれない。複層ガラス（IGU）は最大の表面積を向上させるが、古い鋼材を魔法のように現代的な熱断絶カーテンウォールに変えるわけではない。.
つまり、保護ガラスへの交換は、ガラス周辺の快適性を高めることができます。放射熱による不快感を軽減し、SHGCを適切に選定すれば日射熱の侵入を抑え、ガラス表面の結露も軽減することができます。.
しかし、構造体が汗をかけば、骨組みも汗をかく。.
だからといって、その手法が不要になるわけではありません。単に、安易な保証がなくなるだけです。.
人々は「ショップ」や「カーテンウォール」という言葉をあまりにも安易に使っています。これらは同じものではありません。.
店舗のファサードは通常、低層であり、入口や販売フロアの高さでは主に在来工法で建設され、スパンが制限され、排水も容易になっています。カーテンウォールの表面は、構造的に設計された外装部分であり、応力プレート、キャップ、アンカー、スラブ端部の動き、杭の接合部、風荷重、熱的挙動、そして多くの場合、複雑な防火対策などが考慮されています。.
カーテンウォールの表面にある複層ガラス（IGU）の交換であれば、構造全体の建て替えを回避できる可能性はありますが、検査はより厳格になります。可動性、圧力プレートの状態、ガスケットの圧縮状態、トルク管理、ガラスの嵌合状態、エッジのクリアランス、そして場合によっては熱応力の評価も必要となります。カーテンウォールをショッピングモールの入口のように扱う店舗用施工業者は、リフト作業においてリスク要因となります。.
作業に複数の外装タイプが含まれる場合は、範囲を分けてください。1枚のガラスに関するメモを作成して、施工業者に勝手に判断させようとしてはいけません。.
オーナーが「夢のモデル」を購入した場合、この改修工事では不十分になってしまう。.
1インチのIGUを、そもそもそのサイズに対応していないと明記されていない枠組みに無理やりはめ込むと、機能しなくなります。排水口が塞がれてIGUのサイドシールに水が溜まると、機能しなくなります。施工者が不適切なシーラーを使用すると、機能しなくなります。新しいガラスが、古い枠組みが耐えられる重量を超えてしまうと、機能しなくなります。 既存のガラスと並べて見たときに、その層が緑色、青色、青銅色、あるいは鏡のように見える場合、機能しなくなります。建築基準で義務付けられている飛散防止ガラスが誰も確認しない場合、機能しなくなります。結露がガラスから枠へと移り、所有者がそれを問題として指摘した場合、機能しなくなります。.
そして、多くの場合、その建物では当初からフレームワーク全体の交換が必要とされていたため、機能しなくなってしまうのです。.
優れた改修の専門家なら、頭金の入金確認前に施主に対して「できません」と伝えるものです。これは珍しいことですが、本来はそうあるべきではありません。.
はい、既存のアルミニウムシステムに十分な研磨ポケットの深さがあり、排水機能が確認されており、互換性のあるガスケットやアダプターが用意されており、かつ、圧力プレートやクィットを変形させることなく、より厚く重い保護ガラスユニットを支える構造上の能力がある場合、フレームを交換せずに店舗用ガラスを交換することは可能です。 製作に先立ち、開口部ごとに構造を確認する必要があります。古い図面だけを頼りにするのは、到底不十分です。.
IGU（複層ガラス）の改修とは、既存の店舗、窓、またはカーテンウォールのガラスを、元の枠組みシステムの一部または全部を維持したまま、複層ガラスシステムに交換することです。通常、これは断熱性能、日射制御、利便性、防音性、あるいは建築基準に関連するエネルギー効率の向上を目的としています。 現場での施工においては、通常、新しい枠、ガスケット、設置用ブロック、および排水チェックが必要となります。.
店舗の改修工事で使用される多くの市販の複層ガラス（IGU）は、全体的な厚さが3/4インチから1インチの範囲にあり、一般的な構成としては6 mmのガラス、12 mmの空気層、さらに6 mmのガラス1枚が含まれますが、安全性、風荷重、防音性、合わせガラス、および層に関する要件によって、最終的な構成は変わる場合があります。 既存の枠のポケットの形状によって、実用的な仕様が決まります。.
IGUの改修工事は、店舗の構造体を撤去したり、境界面を改変したり、アンカーを交換したり、周辺の内部・外部環境を復元したりする必要がないため、通常、フレームの全面交換よりも費用を抑えられます。しかし、特注のアダプター、バリアフリー設備、水漏れ修理、防犯ガラス、あるいは特大サイズの機器などが工事に含まれるようになると、コスト削減効果はすぐに失われてしまいます。 手頃な価格の改修工事は、結局のところ高額な再工事につながるケースが少なくありません。.
店舗用ガラスから複層ガラス（IGU）への改修工事における初期の不具合は、一般的に側面の条件に現れます。具体的には、排水口の詰まり、ガスケットの押し付け、不適切なシーラントの使用、セットアップブロックの配置不備、ガラスの嵌合不足、IGUのシール部に水が閉じ込められる現象、あるいは構造物の動きによってガラスが不安定に揺れることなどが挙げられます。 ガラスの中心部が最初の問題を引き起こすことはめったにありません。問題の原因は周囲部分にあります。.
店舗のフロントガラス改修に最適なガラスは、U値、SHGC、可視光透過率、反射率、防犯ガラスに関するガイドライン、セキュリティリスク、防音要件、外観、および既存の枠の物理的制約をすべて満たす、そのプロジェクトに特化した複層ガラス（IGU）の構成です。 万能な最適な製品など存在しません。小売店の外観と銀行の入口には、同じ仕様を適用してはなりません。.
フレームを完全に交換せずに、ストアフロントからIGUへの改修を行うことは、手抜きではありません。それは、慎重に検討された妥協案なのです。.
既存の構造体が乾燥しており、真っ直ぐで、十分な深さがあり、適切に固定されており、維持する価値がある場合、この手法を用いれば、解体工事を大幅に減らし、入居者への影響も最小限に抑えつつ、堅牢な改修を実現できます。しかし、構造体がすでに機能不全に陥っている場合、この改修は単なる「ごまかし」になってしまいます。私はごまかしが嫌いです。それはやがて破綻を招くからです。.
複層ガラス（IGU）の改修を検討している場合は、ガラスの見積もりから始めるのではなく、まず構造調査から着手してください。ポケットの寸法、排水試験、コーティングのサンプル、セキュリティに関する証明書、およびモックアップの提出を求めましょう。そして、保証、居住者、および以下に挙げる経路のすべてが重要であるかのように、複層ガラスユニットの仕様を決定してください。.
だって、そうなんだから。.
